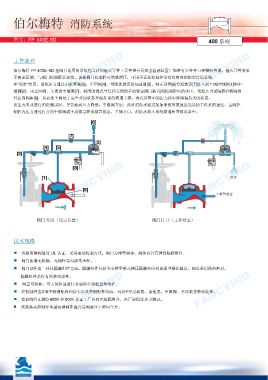

伯尔梅特 消防系统 FANCYIND
型号：FP 400E-5D 400 系列
工作原理
FANCYIND
FANCYIND 伯尔梅特 FP 400E–5D 型阀门适用的系统包含封闭湿式导管（导管带有易熔塞温感装置）和带有多种开口喷嘴的管道。湿式导管安装
FANCYIND
于覆盖区域，与阀门控制配管连接。该款阀门控制腔可增速泄压，可用于远程控制和带有易熔塞的架空管道系统。
在“设定”位置，系统压力通过引水管路[3]、止回阀[4]、带限流装置的加速器[5]、湿式导管[6]节流装置[7]进入到主阀控制腔[1]和中
继阀[2]，由止回阀、关闭的中继阀[7]、封闭的湿式导管和关闭的手动紧急阀门装置[8]控制腔内的水压。受控压力使隔膜和阀盘组
件压向阀座[9]，从而使主阀处于完全关闭状态并保持系统管道干燥。湿式导管中的压力使中继阀保持关闭状态。
发生火灾或进行消防测试时，导管液动压力降低，中继阀开启，此时消防水通过加速器的排放速度远远快于供水的速度。主阀控
制腔内压力通过打开的中继阀或手动紧急释放装置排出，主阀开启，消防水流入系统管道和警报设备中。
[6]
[7]
[2]
[4] [5]
[3] 15B
FANCYIND [1] FANCYIND FANCYIND
[8]
排水
排出
[9]
至报警装置
D 1 警报
阀门关闭（设定位置） 阀门打开（工作状态）
技术规格
■ 该款雨淋阀通过 UL 认证，采用液动控制方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。
隔膜组件是仅有的移动部件。
FANCYIND ■ 该款液动控制开关型雨淋阀在湿式导阀液压下降时全开。 FANCYIND
FANCYIND
■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。
■ 控制部件由316不锈钢配管和接头以及黄铜配件组成，包括Y型过滤器、加速器、中继阀、手动紧急释放装置。
■ 控制部件在ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
