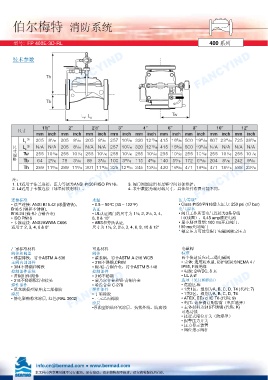

伯尔梅特 消防系统

型号: FP 400E-3D-RL 400 系列

技术参数
FANCYIND FANCYIND FANCYIND

,

尺寸

尺寸规格

FANCYIND 注： FANCYIND 3. 阀门周围应留有足够空间以便维护。 FANCYIND

1. L1适用于法兰连接，压力等级为ANSI #150和ISO PN16。
4. 表中数据为端对端尺寸，具体组件布置可能不同。
2. L4适用于卡箍连接（球墨铸铁材料）。

连接标准 水温 压力等级*
• 法兰连接: ANSI B16.42 (球墨铸铁), • 0.5 – 50°C (33 – 122°F) • Class #150/PN16最大压力: 250 psi (17 bar)
B16.5 (钢和不锈钢), 认证 电气要求
B16.24 (镍-铝-青铜合金) • UL认证阀门的尺寸为 1½, 2, 2½, 3, 4, • 阀门工作所需电气连接为3条导线
• ISO PN16 6, 8 & 10” （双线圈），0.45 amp额定电流
• 卡箍连接: ANSI/AWWA C606 • ABS和劳氏认证, • 最小脉冲周期: 100 ms开启阀门，
适用于 2, 3, 4, 6 & 8” 尺寸为 1½, 2, 2½, 3, 4, 6, 8, 10 & 12" 100 ms关闭阀门
* 额定压力可能受限于电磁阀额定压力

厂家标准材料 可选材料 电磁阀
阀体和阀盖 阀体 标准
• 球墨铸铁，符合ASTM A-536 • 碳素钢，符合ASTM A-216 WCB 两个快速反应式三通电磁阀
主阀内部部件 • 316不锈钢,CF8M • 壳体: 通用防水型, 防护级别为NEMA 4 /
• 304不锈钢和铸铁 • 镍-铝-青铜合金，符合ASTM B-148 IP65, F级绝缘
控制部件系统 控制部件 • 电源: 24VDC, 8 瓦
• 黄铜组件/附件 • 316不锈钢 • UL认证
FANCYIND
FANCYIND 弹性部件 FANCYIND • 危险区域:
选项（见订购指南）
• 蒙乃尔合金和铝-青铜合金
• 316不锈钢配管和接头
• 哈氏合金 C-276
• 1类1区，组别为A, B, C, D, T4 (代码: 7)
弹性部件
• 尼龙增强型聚异戊二烯橡胶
• 1类2区，组别为A, B, C, D, T4
涂层
• 丁晴橡胶
• ATEX, EEx d llC T6 (代码: 9)
• 三元乙丙橡胶
• 静电聚酯粉末涂层, 红色(RAL 3002)
• 电压: 请参阅订购指南（电压选择）

•厚膜型熔结环氧涂层，抗紫外线、防腐蚀
可选功能
涂层 • 主体材料为316不锈钢 (代码: K)
• 接近式限位开关（防爆型）
• 报警压力开关
• 压力显示装置
• 阀位指示阀杆

info.cn@bermad.com ● www.bermad.com
本文件内容变更时概不另行通知。如有错误，伯尔梅特恕不担责。伯尔梅特版权所有©。
