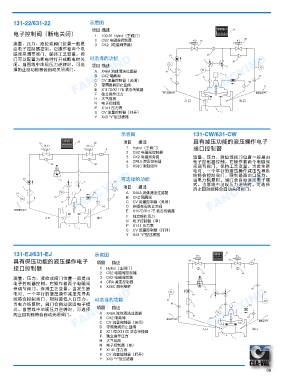

P. 89
FANCYIND
示意图
131-22/631-22 FANCYIND FANCYIND
项目 描述 N
电子控制阀（断电关闭） 1 100-01 Hytrol（主阀门）
2 CS2 电磁阀控制器
流量、压力、液位或阀门位置一般是 3 CK2（电磁阀旁路）
由电子控制器控制。它操作着两个电
磁阀来调节阀门，保持工艺变量。阀
门可以配置为断电时打开或断电时关 可选择的功能
FANCYIND
FANCYIND 择的止回功能将会自动关闭阀门。 A X46A 流体清洁过滤器 FANCYIND
闭。当管线中出现压力逆转时，可选
项目 描述
CK2 隔离阀
B
C
CV 流量控制器（关闭）
带隔离阀的止回阀
D
E
独立操作压力
F
H X117D/X117E 状态传输器 䒙䱸㙺℉┸⑈ ⌒▐ ⎧▐ 㔿㛫厠⫔㷁
大气排放
N 电子控制器
P X141 压力表
S CV 流量控制器（打开）
Y X43 “Y”型过滤器
示意图 131-CW/631-CW
N 项目 描述 具有减压功能的液压操作电子
1 Hytrol（主阀门） 接口控制器
2 CS2 电磁阀控制器
3 CK2 电磁阀旁路 流量、压力、液位或阀门位置一般是由
4 CRL5 泄压控制器 电子控制器控制。它操作着两个电磁阀
5 X58C 限制组件 来调节阀门，保持工艺变量。当发生断
电时，一个平行的液压操作减压先导系
统将会控制阀门，限制最高出口压力。
FANCYIND
FANCYIND FANCYIND X46A 流体清洁过滤器 的止回功能将会自动关闭阀门。
可选择的功能
当电力恢复时，阀门会自动返回电子模
式。当管线中出现压力逆转时，可选择
项目
描述
A
CK2 隔离阀
B
C
CV 流量控制器（关闭）
D
䒙䱸㙺℉┸⑈
X117D/X117E 状态传输器
独立操作压力
F E 带隔离阀的止回阀
⌒▐ ⎧▐
N 电子控制器（单）
P X141 压力表
S CV 流量控制器（打开）
Y X43 “Y”型过滤器
131-EJ/631-EJ 示意图
具有保压功能的液压操作电子 项目 描述
接口控制器 1 Hytrol（主阀门）
2 CS2 电磁阀控制器
流量、压力、液位或阀门位置一般是由 3 CK2 电磁阀旁路
电子控制器控制。它操作着两个电磁阀 4 CRA 减压控制器
来调节阀门，保持工艺变量。当发生断 5 X58C 限制组件
电时，一个平行的液压操作减压先导系
FANCYIND
FANCYIND 当电力恢复时，阀门会自动返回电子模 可选择的功能 䒙䱸㙺℉┸⑈ FANCYIND
统将会控制阀门，限制最低入口压力。
描述
项目
式。当管线中出现压力逆转时，可选择
X46A 流体清洁过滤器
A
的止回功能将会自动关闭阀门。
CK2 隔离阀
B
㔿㛫厠⫔㷁
C
带隔离阀的止回阀
D
X117D/X117E 状态传输器
E CV 流量控制器（关闭） ⌒▐ ⎧▐
F 独立操作压力
H 大气排放
N 电子控制器（单）
P X141 压力表
S CV 流量控制器（打开）
Y X43 “Y”型过滤器
89
