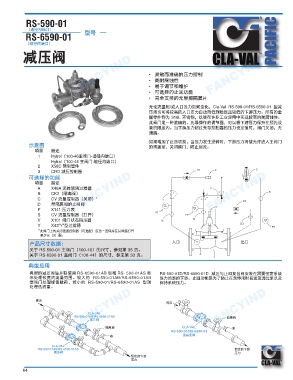

RS-590-01 FANCYIND FANCYIND
（通径内端口） 型号
RS-6590-01
（缩径内端口） PACIFIC
减压阀

FANCYIND FANCYIND • 灵敏而准确的压力控制 FANCYIND

• 高耐腐蚀性
• 易于调节和维护
• 可选择的止回功能
• 完全支撑的无摩擦隔膜片
无论流量和/或入口压力如何变化，Cla-Val RS-590-01/RS-6590-01 型减
压阀均可将较高的入口压力自动降低到稳定且较低的下游压力。所有的金
属零件均为 316L 不锈钢，以便在许多工业应用中实现较高的耐腐蚀性。
此阀门是一种准确的、先导操作的调节器，可以将下游压力保持在预先设
置的限度内。当下游压力超过先导控制器的压力设定值时，阀门关闭，无
滴漏。
如果增加了止回功能，当压力发生逆转时，下游压力将被允许进入主阀门
示意图 的阀盖室，关闭阀门，防止回流。
项目 描述
1 Hytrol（100-46主阀门-通径内端口）
Hytrol（100-44 主阀门-缩径内端口）
2 X58C 限制管件
3 CRD 减压控制器
可选择的功能
FANCYIND 项目 X141 压力表 FANCYIND FANCYIND
描述
X46A 流体清洁过滤器
A
CK2（隔离阀）
B
CV 流量控制器（关闭）*
C
带隔离阀的止回阀
D
P
S CV 流量控制器（打开）
V X101 阀门状态指示器
Y X43“Y”型过滤器
*此阀门上的关闭速度控制器（可选配）应当一直保持在从阀座打开
至少三（3）圈。
产品尺寸数据： ⌒▐ ⎧▐
关于 RS-590-01 主阀门（100-46）的尺寸，参见第 35 页。
关于 RS-6590-01 主阀门（100-44）的尺寸，参见第 33 页。
典型应用

典型的减压阀站并联使用 RS-6590-01AB 型和 RS- 590-01AS 型 RS-590-01D/RS-6590-01D 减压与止回复合阀安装在需要恒定系统
来处理较宽的流量范围。较大的 RS-590-01AB/RS-6590-01AB 压力的泵的下游。止回功能是为了防止在泵停用时有逆流通过泵以及
型阀门处理峰值载荷，较小的 RS-590-01/RS-6590-01AS 型则 保持系统压力。
处理低流量。
FANCYIND 沅┸ FANCYIND 沅┸ FANCYIND

CLA-VAL
RS-590-01AB/RS-6590-01AB
桁䭨枭
⍼┸枭
CLA-VAL
桁䭨枭
RS-590-01/RS-6590-01 娕
娕 ⤸⍼┸枭
CLA-VAL
RS-590-01AS/RS-6590-01AS ㇿⵇ䠱Ᾰ㿥
⍼┸枭 ┸⑈
ㇿⵇ䠱Ᾰ㿥
┸⑈
