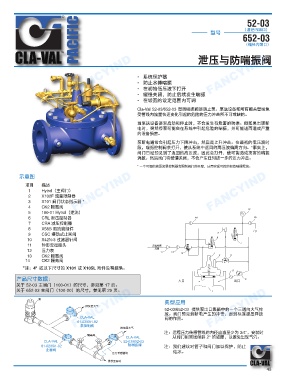

52-03
（通径内端口）
型号
652-03
（缩径内端口）

FANCYIND FANCYIND • 系统保护器 泄压与防喘振阀
FANCYIND

• 防止水锤喘振
• 在初始低压波下打开
• 缓慢关闭，防止后续发生喘振
• 在较宽的设定范围内可调
Cla-Val 52-03/652-03 型防喘振阀是防止泵、泵送设备和所有相关管线免
受管线内流量快速变化引起的危险的压力冲击所不可或缺的。

当泵送设备逐渐启动和停止时，不会发生有危害的喘振。但如果出现断
电时，突然停泵可能会在系统中引起危险的喘振，并可能进而造成严重
的设备损害。
泵断电通常会引起压力下降冲击，然后是上升冲击。在最初的低压波时
段，喘振控制阀会打开，使从系统中返回的高压波偏离方向。*事实上，
阀门已经预见到了返回的高压波，因此会打开，使可能造成损害的喘振
消散。然后阀门将缓慢关闭，不会产生任何进一步的压力冲击。
* 一个可调的液压流量控制器会限制阀门的开度，从而实现可控的初始喘振释放。
示意图 描述
FANCYIND 1 Hytrol（主阀门） FANCYIND FANCYIND
项目
X102F 流量限制器
2
X101 阀门状态指示器 *
3
4
100-01 Hytrol（逆流）
5 CK2 隔离阀
6 CRL 泄压控制器
7 CRA 减压控制器
8 X58B 限流管组件
9 CSC 摆动式止回阀
10 X42N-3 过滤器针阀
11 钟形变径接头 憉䮸⃍㋌
12 压力表 憋㕒
13 CK2 隔离阀
14 CK2 隔离阀
*注：4" 或以下尺寸的 X101 或 X105L 附件没有提供。

产品尺寸数据： ⌒▐ ⎧▐
关于 52-03 主阀门（100-01）的尺寸，参见第 17 页。
关于 652-03 主阀门（100-20）的尺寸，参见第 29 页。
FANCYIND FANCYIND 典型应用 FANCYIND

52-03/652-03 提供泵出口集箱中的一个三通向大气排
放。阀门预见到断电产生的冲击，起到标准超压释放
阀的作用。

注：远程压力传感管线的内径应当至少为 3/4"，安装时
从阀门到管线倾斜 2° 的坡度，以避免出现气穴。

注：我们建议对管子和阀门加以保护，防止
结冰。

45
