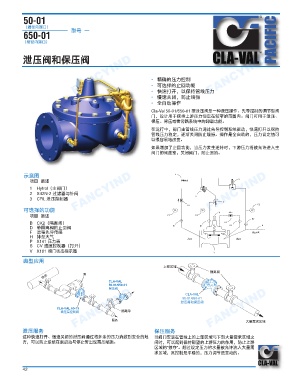

（通径内端口）
型号
650-01
（缩径内端口） PACIFIC

泄压阀和保压阀
FANCYIND FANCYIND • 精确的压力控制 FANCYIND

• 可选择的止回功能
• 快速打开，以保持管线压力
• 慢速关闭­，防止喘振
• 全自动操作
Cla-Val 50-01/650-01 型泄压阀是一种液压操作、先导控制的调节型阀
门，设计用于保持上游压力恒定在较窄的范围内。阀门可用于泄压、
保压、背压或者旁路系统中的卸载功能。
在运行中，阀门由管线压力通过先导控制系统驱动，快速打开以保持
管线压力稳定，逐渐关闭防止喘振。操作是全自动的，压力设定值可
以很容易地改变。
如果增加了止回功能，当压力发生逆转时，下游压力将被允许进入主
阀门的阀盖室，关闭阀门，防止回流。

示意图 憉䮸⃍㋌
FANCYIND 1 Hytrol（主阀门） FANCYIND FANCYIND
项目 描述

X42N-2 过滤器与针阀
2
CRL 泄压控制器
3
可选择的功能
项目 描述
B CK2（隔离阀）
D 带隔离阀的止回阀
F 远程先导传感 㔿厠⫔㷁
H 排至大气 ! ⌒ ▐ ! ⎧▐
P X141 压力表
S CV 速度控制器（打开）
V X101 阀门状态指示器
典型应用
ᾷ投ⓧ⦌
桁䭨枭
ⅈぁ 㺢
CLA-VAL
50-01/650-01
↊┸枭 50-01/650-01
CLA-VAL
FANCYIND CLA-VAL 60-73 㢺⑎ 桁䭨枭 㹱┸枭☹↊┸枭 FANCYIND
FANCYIND

⩋┸㺢㕔⏣枭

泄压服务 保压服务 ⫔捼梭㷯ⓧ⦌
这种快速打开、慢速关闭的泄压阀通过将多余的压力消散到安全的地 当阀门安装在管线上的上部区域与下部大量需求区域之
方，可以防止系统在泵启动与停止时出现高压喘振。 间时，可以起到保持期望的上游压力的作用，防止上游
区域的“掠夺”。超过设定压力的水量被允许流入大量需
求区域，其控制是平稳的，压力调节是主动的。
