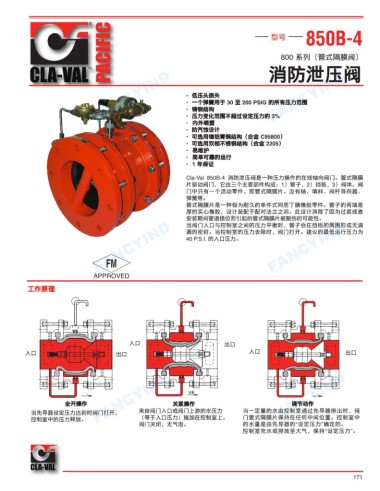

PACIFIC FANCYIND 消防泄压阀
850B-4
型号
800 系列（管式隔膜阀）
FANCYIND FANCYIND • 低压头损失 FANCYIND
• 一个弹簧用于 30 至 200 PSIG 的所有压力范围
• 铸钢结构
• 压力变化范围不超过设定压力的 3%
• 内外喷塑
• 防汽蚀设计
• 可选用镍铝青铜结构（合金 C95800）
• 可选用双相不锈钢结构（合金 2205）
• 易维护
• 简单可靠的运行
• 1 年保证
Cla-Val 850B-4 消防泄压阀是一种压力操作的在线轴向阀门。管式隔膜
片驱动阀门，它由三个主要部件构成：1）管子，2）挡板，3）阀体。阀
门中只有一个活动零件，即管式隔膜片。没有轴、填料、阀杆导向器、
弹簧等。
管式隔膜片是一种极为耐久的单件式同质丁腈橡胶零件。管子的两端是
厚的实心橡胶，设计装配于配对法兰之间。此设计消除了因为过紧或者
安装期间管道错位而引起的管式隔膜片被割伤的可能性。
当阀门入口与控制室之间的压力平衡时，管子会在挡板的周围形成无滴
FANCYIND FANCYIND 40 P.S.I. 的入口压力。 FANCYIND
漏的密封。当控制室的压力去除时，阀门打开。建议的最低运行压力为
APPROVED
工作原理
入口 出口
入口 出口 入口 出口
FANCYIND 当先导器设定压力达到时阀门打开， 来自阀门入口或阀门上游的水压力 当一定量的水由控制室通过先导器排出时，阀
FANCYIND
FANCYIND
㻮捼
` ÷ `¿
`÷`¿
全开操作
调节动作
关紧操作
门管式隔膜片保持在任何中间位置。控制室中
（等于入口压力）施加在控制室上。
控制室中的压力释放。
阀门关闭，无气泡。
的水量是由先导器的“设定压力”确定的。
控制室充水或排放至大气，保持“设定压力”。
