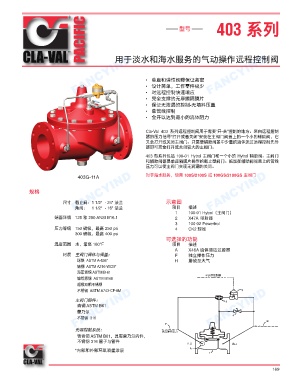

PACIFIC FANCYIND 型号 FANCYIND
403 系列
用于淡水和海水服务的气动操作远程控制阀
FANCYIND FANCYIND • 单座和弹性阀瓣保证紧密 FANCYIND
• 设计简单，工作零件极少
• 对远程控制快速响应
• 完全支撑的无摩擦隔膜片
• 保证无泄漏的控制-无填料压盖
• 单管线控制
• 全开以达到最小的流体阻力
Cla-Val 403 系列远程控制阀用于需要“开-关”控制的地方。来自远程控制
器的压力信号“打开或者关闭”安装在主阀门阀盖上的一个小的辅助阀，它
又会打开或关闭主阀门。只需要辅助阀盖中少量的流体流过远程控制先导
器即可完全打开或关闭较大的主阀门。
403 型系列包括 100-01 Hytrol 主阀门和一个小的 Hytrol 辅助阀。主阀门
和辅助阀都是单座隔膜片操作的截止型阀门。施加在辅助阀阀盖上的管线
压力可以使主阀门实现无滴漏的关闭。
对于海水服务，使用 100S/2100S 或 100GS/2100GS 主阀门
403G-11A
FANCYIND 规格 尺寸 截止阀：1 1/2" - 24" 法兰 示意图 FANCYIND
FANCYIND
项目
角阀： 1 1/2" - 16" 法兰
100-01 Hytrol（主阀门）
1 描述
端面详情 125 和 250 ANSI B16.1 2 X47A 喷射器
3 100-02 Powertrol
压力等级 150 磅级，最高 250 psi 4 CK2 球阀
300 磅级，最高 400 psi
可选择的功能
温度范围 水，最高 180°F 项目 描述
A X46A 流体清洁过滤器
材质 主阀门阀体与阀盖： F 独立操作压力
球铁 ASTM A-536* H 排放至大气
铸钢 ASTM A216-WCB*
海军青铜 ASTM B-61
厠憉䮸㕔⏣⠕
镍铝青铜 ASTM B148
超级双相不锈钢
不锈钢 ASTM A743-CF-8M 3
FANCYIND FANCYIND FANCYIND
主阀门部件：
2
青铜 ASTM B61
蒙乃尔
4
不锈钢 316
先导控制系统： 䒙䱸㙺℉┸⑈
铸青铜 ASTM B61，具有蒙乃尔内件，
不锈钢 316 管子与管件
⌒▐ ⎧▐
*内部和外部环氧喷塑涂层
169
