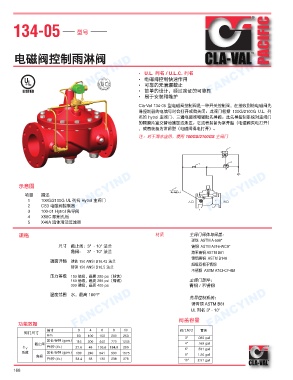

134-05 FANCYIND FANCYIND PACIFIC
型号

电磁阀控制雨淋阀
FANCYIND FANCYIND • U.L. 列名 / U.L.C. 列名 FANCYIND

• 电磁阀控制快速作用
• 可靠的无滴漏截止
• 简单的设计，经过验证的可靠性
• 易于安装和维护

Cla-Val 134-05 型电磁阀控制阀是一种开关控制阀，在接收到给电磁阀先
导控制器的电信号时会打开或者关闭。此阀门包括 100G/2100G U.L. 列
名的 hytrol 主阀门、三通电磁阀和辅助先导阀。此先导控制系统对主阀门
的隔膜片室交替地施加或泄压。它或者装备为常开型（电磁阀失电打开）
，或者装备为常闭型（电磁阀得电打开）。
注：对于海水应用，使用 100GS/2100GS 主阀门

2
CS3
3 2
1
3
4

FANCYIND 示意图 描述 FANCYIND 䒙䱸㙺℉┸⑈ ⌒▐ FANCYIND

F
项目
100G/2100G UL 列名 Hytrol 主阀门
1
⎧▐
CS3 电磁阀控制器
2
3
X58C 限制孔板
4 100-01 Hytrol 先导阀 5 1
5 X46A 流体清洁过滤器
规格 材质 主阀门阀体与阀盖：
球铁 ASTM A-536*
尺寸 截止阀：3” - 10” 法兰 铸钢 ASTM A216-WCB*
角阀： 3” - 10” 法兰 海军青铜 ASTM B61
镍铝青铜 ASTM B148
端面详情 球铁 150 ANSI B16.42 法兰
超级双相不锈钢
铸钢 150 ANSI B16.5 法兰
不锈钢 ASTM A743-CF-8M
压力等级 150 磅级，最高 250 psi（球铁）
150 磅级，最高 285 psi（铸钢） 主阀门部件：
300 磅级，最高 400 psi 青铜 / 不锈钢
温度范围 水，最高 180°F
FANCYIND FANCYIND 阀盖容量 FANCYIND
先导控制系统：
铸青铜 ASTM B61
UL 列名 3" - 10"

功能数据
英寸 3 4 6 8 10 阀门尺寸 置换
阀门尺寸
mm. 80 100 150 200 250
3” .080 gal
加仑/分钟 (gpm.) 115 200 440 770 1245
截止阀 4” .169 gal
升/秒 (l/s.) 27.6 48 105.6 184.8 299
C V
6” .531 gal
系数 加仑/分钟 (gpm.) 139 240 541 990 1575 8” 1.26 gal
角阀
升/秒 (l/s.) 33.4 58 130 238 378
10” 2.51 gal
168
