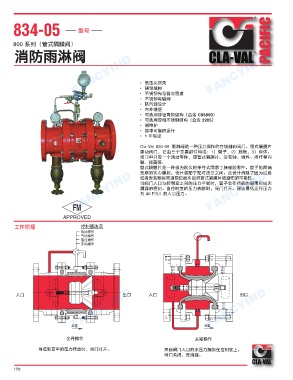

834-05 FANCYIND FANCYIND
型号

800 系列（管式隔膜阀） PACIFIC
消防雨淋阀

FANCYIND FANCYIND • 低压头损失 FANCYIND

• 铸钢结构
• 不锈钢先导器与管道
• 不锈钢电磁阀
• 防汽蚀设计
• 内外喷塑
• 可选用镍铝青铜结构（合金 C95800）
• 可选用双相不锈钢结构（合金 2205）
• 易维护
• 简单可靠的运行
• 1 年保证

Cla-Val 834-05 雨淋阀是一种压力操作的在线轴向阀门。管式隔膜片
驱动阀门，它由三个主要部件构成：1）管子，2）挡板，3）阀体。
阀门中只有一个活动零件，即管式隔膜片。没有轴、填料、阀杆导向
器、弹簧等。
管式隔膜片是一种极为耐久的单件式同质丁腈橡胶零件。管子的两端
是厚的实心橡胶，设计装配于配对法兰之间。此设计消除了因为过紧
或者安装期间管道错位而引起的管式隔膜片被割伤的可能性。
FANCYIND
FANCYIND FANCYIND 滴漏的密封。当控制室的压力去除时，阀门打开。建议最低运行压力
当阀门入口与控制室之间的压力平衡时，管子会在挡板的周围形成无
为 40 P.S.I. 的入口压力。

APPROVED
工作原理 㕔⏣⠕憶樦
䛢⑕㙺℉
㷁⑕㙺℉
㽟┸㙺℉
㏸⑕㙺℉

出口
出口
FANCYIND 入口 FANCYIND 入口 FANCYIND

㻮捼
㻮捼

全开操作 关紧操作
当控制室中的压力释放时，阀门打开。 来自阀门入口的水压力施加在控制室上。
阀门关闭，无滴漏。
