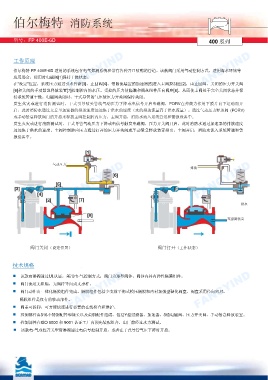

伯尔梅特 消防系统 FANCYIND

型号：FP 400E-6D 400 系列

工作原理
FANCYIND 伯尔梅特 FP 400E-6D 适用的系统包含电气探测系统和带有各种开口喷嘴的管道。该款阀门采用气动控制方式，适用海水环境等
FANCYIND
FANCYIND

应用场合，使用时电磁阀[1]保持干燥状态。
在“设定”位置，系统压力通过引水管路[3]、止回阀[4]、带限流装置的加速器[5]进入主阀控制腔[2]，由止回阀、关闭的压力开关阀
[6]和关闭的手动紧急释放装置[7]控制腔内的水压。受控的压力使隔膜和阀盘组件压向阀座[8]，从而使主阀处于完全关闭状态并保
持系统管道干燥。电磁阀关闭时，干式导管的气压使压力开关阀保持关闭。
发生火灾或进行消防测试时，干式引导喷头管线气动压力下降或电信号开启电磁阀，PORV在弹簧力作用下膜片向下运动而开
启，此时消防水通过文丘里加速器的排放速度远远快于供水的速度（水的排放流量高于供水流量）。通过气动压力释放阀 (PORV)
或手动紧急释放阀门的开启来释放主阀控制腔内压力，主阀开启，消防水流入系统管道和警报设备中。
发生火灾或进行消防测试时，干式导管气动压力下降或电信号触发电磁阀，压力开关阀开启，此时消防水通过加速器的排放速度
远远快于供水的速度。主阀控制腔内压力通过打开的压力开关阀或手动紧急释放装置排出，主阀开启，消防水流入系统管道和警
报设备中。

[1]
气动 排放
气动压力
FANCYIND 压力 FANCYIND 排水 FANCYIND
[6]

[5]

[3]
[4]
[2] [7] 排水
排水警
[8] 至报警装置
警报

阀门关闭（设定位置） 阀门打开（工作状态）

技术规格

■ 该款雨淋阀通过UL认证，采用电-气控制方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
FANCYIND
FANCYIND ■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。
FANCYIND
■ 阀门流道无阻隔，无阀杆导向或支承杆。
隔膜组件是仅有的移动部件。
■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。
■ 控制部件由316不锈钢配管和接头以及黄铜配件组成，包括Y型过滤器、加速器、3通电磁阀、压力开关阀、手动紧急释放装置。

■ 控制部件在ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 该款电-气双控开关型雨淋阀通过电信号控制开启，或者在干式导管气压下降时开启。
