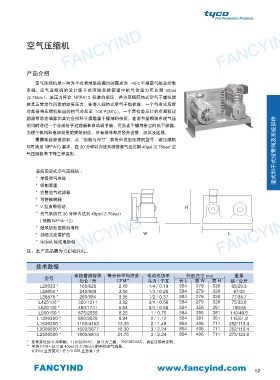

FANCYIND 空气压缩机 FANCYIND
FANCYIND
产品介绍
空气压缩机是一种为干式喷淋系统提供的露点为 -40℃干燥空气的总控制
系统。空气压缩机的设计使干式喷淋系统管道中的气体压力可达到 40psi
(2.76bar)，该压力符合 NFPA13 标准的规定，并为双塔回热式空气干燥机提
供其正常动作所需的较高压力。在进入回热式空气干燥机前，一个气冷式后置
冷却器将压缩机排出的热气冷却至 100˚F(38℃)。一个带有差压计的冷凝预过
滤器可除去油雾和其它会损坏干燥塔里干燥剂的杂质。在调节至喷淋系统气压
湿式和干式报警阀及系统部件
的同时通过一个合成粒子过滤器和自动调节器，可防止干燥剂粉尘的向下渗漏。
为便于机构和电动装置的安装到位，所有部件都应预先设管、测试及连线。
根据系统管道容积，从“规格与尺寸”表格中选出压缩机型号，该压缩机
即可满足 NFPA13 要求，在 30 分钟以内使系统管道气压达到 40psi (2.76bar) 空
气压缩机有下列三种类型：
底座固定式空气压缩机 :
* 单级空气冷却
* 钢制底座
* 完整空气过滤器
* 可替换钢阀
* V 型皮带驱动 H
* 充气系统在 30 分钟内达到 40psi(2.76bar)
( 根据 NFPA-13)
FANCYIND
FANCYIND 注：此产品品牌为 GENERAL。 W FANCYIND
* 鼓风机型压缩机滑轮
L
* 封闭式皮带护挡
* NEMA 标准电动机
技术数据
系统管道容积 每分钟平均流量 电动机功率 外形尺寸 mm 重量
型号
加仑 / 升 CFM** 马力 / 千瓦 长 L 宽 W 高 H 磅 / 公斤
L20033 * 165/625 2.10 1/4 / 0.19 584 279 330 65/29.3
L29050 * 240/908 3.00 1/3 / 0.25 584 279 330 67/30
L36575 * 260/984 3.35 1/2 / 0.37 584 279 330 77/34.7
L425100 * 320/1211 3.92 3/4 / 0.56 584 279 330 75/33.8
L620100 * 460/1741 5.64 3/4 / 0.56 584 356 381 100/45
L900150 * 675/2555 8.25 1 / 0.75 584 356 381 110/49.5
L1300300 * 800/3028 9.84 2 / 1.12 584 381 381 115/51.8
L1600300 * 1100/4163 13.35 2 / 1.49 864 406 711 252/113.4
L2000500 * 1500/5677 18.30 3 / 2.24 864 406 711 252/113.4
L2500500 * 1800/6813 21.75 3 / 2.24 864 406 711 275/123.8
* 型号末位加 A 为单相，110/220VAC，加 B 为三相，190/380VAC，请在订购时注明。
** 平均 CFM= 从 0 至 40psi (0-2.76bar) 的平均空气流量。
1CFM( 立方英尺 / 分 )=0.028 立方米 / 分
