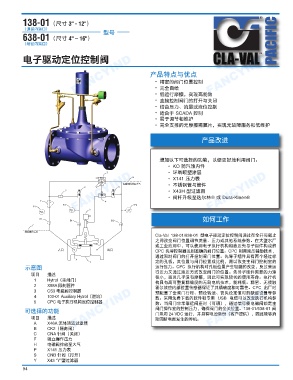

138-01（尺寸 3" - 12"） FANCYIND
（通径内端口）
型号
638-01（尺寸 4" – 16"） PACIFIC
（缩径内端口）

电子驱动定位控制阀
FANCYIND FANCYIND 产品特点与优点 FANCYIND

• 精密的阀门位置控制
• 完全自给
• 低运行摩擦，实现高能效
• 直接控制阀门的打开与关闭
• 结合压力、流量或液位控制
• 适合于 SCADA 控制
• 易于调节和维护
• 完全支撑的无摩擦隔膜片，实现无故障服务和低维护

产品改进

增加以下可选择的功能，以便更好地利用阀门。
• KO 防汽蚀内件
• 环氧喷塑涂层
• X141 压力表
FANCYIND FANCYIND • 不锈钢管与管件 FANCYIND
䛢䩮枭㔿㛫厠⫔㷁
• X43H 型过滤器
• 阀杆升级至迭尔林® 或 Dura-Kleen®

如何工作

䒙䱸㙺℉┸⑈
Cla-Val 138-01/638-01 型电子驱动定位控制阀通过在全开与截止
之间改变阀门位置调节流量、压力或其他系统参数。在大型水厂
或工业应用中，可以使用电子执行机构和液压先导子组件构成的
⌒▐ ⎧▐ CPC 先导控制器达到准确的阀门位置。CPC 利用液压辅助技术，
通过限制阀门的打开控制阀门位置。先导子组件具有两个经过标
定的孔板，其位置与阀门位置成比例，用以改变主阀门控制室的
示意图 运行压力。CPC 执行机构对孔板位置产生轻微的改变，反过来运
行压力又通过液压方式改变阀门的位置。先导子组件需要的力矩
项目 描述 很小，而且几乎没有摩擦，因此可实现较长的使用寿命。执行机
1 Hytrol（主阀门） 构具有高可重复精确度的无刷电机技术，能耗低。精密、无接触
2 X58A 限制管件 霍尔效应内部位置传感器保证了其精确度和可靠性。CPC 出厂时
3 CS3 电磁阀控制器 预配置了全阀门行程、预设转速、丧失设定值时的缺省设置等参
FANCYIND 可选择的功能 FANCYIND 数。当阀门非常靠近阀座时（可调），通过信号使电磁阀锁定主
FANCYIND
100-01 Auxiliary Hytrol（逆流）
4
数。采用免费下载的软件和专用 USB 电缆可以改变执行机构参
CPC 电子执行机构定位控制器
5
阀门操作室的控制压力，确保阀门的全关位置。138-01/638-01 阀
门采用 24 VDC 运行，并具有电池备份（客户提供），因此能够消
描述
项目
除因断电而发生的停机。
A
CK2（隔离阀）
B X46A 流体清洁过滤器
C CNA 针阀（关闭）
F 独立操作压力
H 电磁阀排放至大气
P X141 压力表
S CNB 针阀（打开）
Y X43 “Y”型过滤器
