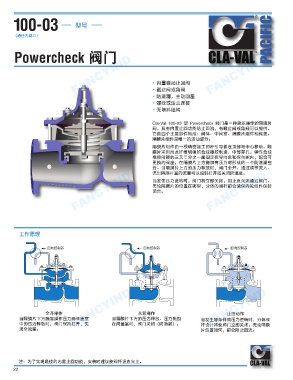

型号
（通径内端口） PACIFIC
Powercheck 阀门
FANCYIND FANCYIND • 内置自动止回阀 FANCYIND
• 截止阀或角阀
• 防滴漏，主动回座
• 螺纹或法兰连接
• 无填料结构
Cla-Val 100-03 型 Powercheck 阀门是一种液压操作的隔膜片
阀，具有内置止回功能防止回流，有截止阀或角阀可以提供。
它由四个主要部件构成：阀体、中间室、隔膜片组件和阀盖。
隔膜片组件是唯一的活动部分。
隔膜片组件由一根精密加工的杆引导着在顶部与中心移动。隔
膜片采用尼龙纤维增强的合成橡胶制造，中部穿孔。弹性合成
橡胶阀瓣的三又二分之一面固定在导向盘和保向轮内，配合可
更换的阀座，在隔膜片上方施加有压力时形成的一个防滴漏密
封。当隔膜片上方的压力释放时，阀门全开。通过调节流入、
流出隔膜片室的流量可以控制打开或关闭的速度。
FANCYIND
FANCYIND FANCYIND 无论隔膜片的位置在哪里，分体的阀杆都会使保向轮组件保持
当发生压力逆转时，阀门将立即关闭，阻止反向流通过阀门。
闭合。
工作原理
四向控制器 四向控制器 四向控制器
FANCYIND 当隔膜片下方施加操作压力而阀盖室 当隔膜片下方的压力释放、压力施加 当发生静条件或压力逆转时，分体阀
FANCYIND
FANCYIND
全开操作
关紧操作
止回动作
中的压力释放时，阀门保持打开，实
现全流量。 在阀盖室时，阀门关闭（防滴漏）。 杆设计将使阀门立即关闭。无论隔膜
片位置如何，都会阻止回流。
注：为了实现最佳的内置止回功能，安装时建议使阀杆竖直向上。
