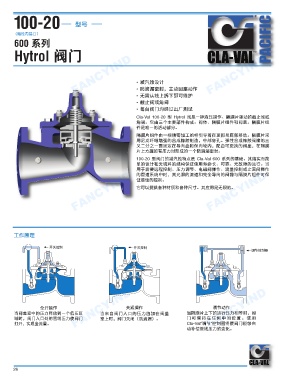

型号
（缩径内端口）
600 系列 PACIFIC

Hytrol 阀门

FANCYIND FANCYIND • 减汽蚀设计 FANCYIND

• 防滴漏密封，主动回座动作
• 无需从线上拆下即可维护
• 截止阀或角阀
• 每台阀门均经过出厂测试
Cla-Val 100-20 型 Hytrol 阀是一种液压操作、隔膜片驱动的截止阀或
角阀。它由三个主要部件构成：阀体、隔膜片组件和阀盖。隔膜片组
件是唯一的活动部分。
隔膜片组件由一根精密加工的杆引导着在顶部与底部移动。隔膜片采
用尼龙纤维增强的合成橡胶制造，中部穿孔。弹性合成橡胶阀瓣的三
又二分之一面固定在导向盘和保向轮内，配合可更换的阀座，在隔膜
片上方施加有压力时形成的一个防滴漏密封。
100-20 型阀门的减汽蚀特点是 Cla-Val 600 系列的基础。其结实而简
单的设计和无填料的结构保证使用寿命长、可靠、无故障的运行。当
用于需要远程控制、压力调节、电磁阀操作、流量控制或止回阀操作
的管道系统中时，其光滑的流道和完全导向的阀瓣与隔膜片组件可保
FANCYIND FANCYIND 它可以提供各种材质和各种尺寸。其应用是无限的。
FANCYIND
证最佳的控制。

工作原理

开关控制 开关控制
调节控制器

FANCYIND
FANCYIND 当阀盖室中的压力释放到一个低压区 当来自阀门入口的压力施加在阀盖 当隔膜片上下的运行压力相等时，阀
FANCYIND
关紧操作
全开操作
调节动作
门 可 保 持 在 任 何 中 间 位 置 。 使 用
域时，阀门入口处的管线压力使阀门
室上时，阀门关闭（防滴漏）。
打开，实现全流量。
Cla-Val“调节”控制器将使阀门能够自
动补偿管线压力的变化。
