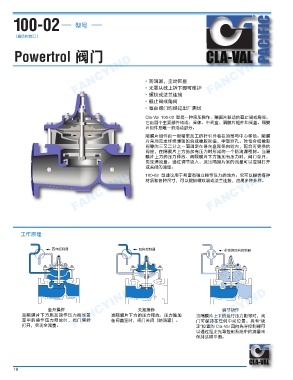

100-02 FANCYIND FANCYIND
型号

（通径内端口） PACIFIC

Powertrol 阀门

FANCYIND FANCYIND • 防滴漏，主动回座 FANCYIND

• 无需从线上拆下即可维护
• 螺纹或法兰连接
• 截止阀或角阀
• 每台阀门均经过出厂测试
Cla-Val 100-02 型是一种液压操作、隔膜片驱动的截止阀或角阀。
它由四个主要部件构成：阀体、中间室、隔膜片组件和阀盖。隔膜
片组件是唯一的活动部分。
隔膜片组件由一根精密加工的杆引导着在顶部与中心移动。隔膜
片采用尼龙纤维增强的合成橡胶制造，中部穿孔。弹性合成橡胶
阀瓣的三又二分之一面固定在导向盘和保向轮内，配合可更换的
阀座，在隔膜片上方施加有压力时形成的一个防滴漏密封。当隔
膜片上方的压力释放、而隔膜片下方施加有压力时，阀门全开，
实现满流量。通过调节流入、流出隔膜片室的流量可以控制打开
或关闭的速度。
100-02 型建议用于希望有独立操作压力的地方。它可以提供各种
FANCYIND FANCYIND FANCYIND
材质和各种尺寸，可以提供螺纹端或法兰连接，应用多种多样。

工作原理

四向控制器 四向控制器 带锁的四向控制器

FANCYIND 当隔膜片下方施加操作压力而阀盖 当隔膜片下方的压力释放、压力施加 当隔膜片上下的运行压力相等时，阀
FANCYIND
FANCYIND
调节动作
全开操作
关紧操作
室中的操作压力释放时，阀门保持
在阀盖室时，阀门关闭（防滴漏）。
门可保持在任何中间位置。具有“锁
打开，实现全流量。
定”位置的 Cla-Val 四向先导控制器可
以通过阻止先导控制系统中的流量来
保持这种平衡。

18
