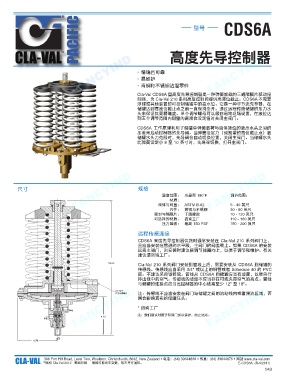

PACIFIC FANCYIND 高度先导控制器
CDS6A
型号

FANCYIND FANCYIND • 精确且可靠 FANCYIND

• 易维护
• 青铜和不锈钢沾湿零件
Cla-Val CDS6A 型高度先导控制器是一种弹簧加载的三通隔膜片驱动控
制器，为 Cla-Val 210 系列高度控制阀提供高液位截止。CDS6A 不需要
浮球或其他装置即可控制储罐中的高水位。它是一种非节流先导器，在
储罐达到高液位截止点之前一直保持全开。通过远程传感储罐的压力水
头来保证其高精确度。单个调节螺母可以很容易地现场设置，在液位达
到五个调节范围内期望的高液位设定值时关闭主阀门。

CDS6A 工作原理利用了储罐中弹簧载荷与流体液位的液压水头之间的
压差来启动控制器的先导阀。当弹簧设定力（或期望的高位截止点）被
储罐水头力克服时，先导阀会自动切换位置，关闭主阀门。当储罐水头
比弹簧设定小 8 至 10 英寸时，先导阀切换，打开主阀门。

内件： 黄铜与不锈钢 FANCYIND
FANCYIND 尺寸 FANCYIND 规格 温度范围： 水最高 180˚F 调节范围：

材质：
阀体与阀盖： ASTM B-62
30 - 80 英尺
密封与隔膜片： 丁腈橡胶 5 - 40 英尺
70 - 120 英尺
可选择的材质： 咨询工厂 110 - 160 英尺
压力等级： 最高 150 PSI* 150 - 200 英尺
远程传感连接
CDS6A 高度先导控制器供货时通常安装在 Cla-Val 210 系列阀门上，
且应当安装在管道的水平段，主阀门的阀盖朝上。如果 CDS6A 的安装
远离主阀门，则安装时建议使调节弹簧向上，以便于调节和维护。有关
建议请咨询工厂。
Cla-Val 210 系列阀门安装到管线上后，需要安装从 CDS6A 到储罐的
传感线。传感线应当采用 3/4" 或以上的铜管或者 Schedule 40 的 PVC
管。不建议采用镀锌管。管线从 CDS6A 向储罐应当有坡度，以便自行
排出线中的空气。传感线的坡度不应当存在可能夹带空气的高点。管线
与储罐的连接点应当比控制器的中心线高至少 12" 至 18"。

1/4” NPT 注：传感线不应当安装在阀门与储罐之间的流动线内或者湍流区域，否
┸⑈⃍㋌䲜▐
FANCYIND ⅈぁ 懇嵜 FANCYIND 注：我们建议对管子和阀门加以保护，防止结冰。 FANCYIND
则会影响真实的储罐压头。
* 咨询工厂

㔿㷡

CLA-VAL 306 Port Hill Road, Level Two, Woolston, Christchurch, 8042, New Zealand • 䛢嶊皒(64) 39644860 • ⃍䣌皒(64) 39644876 • 僾䲆 www.cla-val.com
©
䏵㣰 Cla-Val 2012 儻⢪┝⏤!!!孱㧩▜努╾䛌▅㢡的㈂Ὰ▓姹懇䦒҉
E-CDS6A (R-9/2011)
