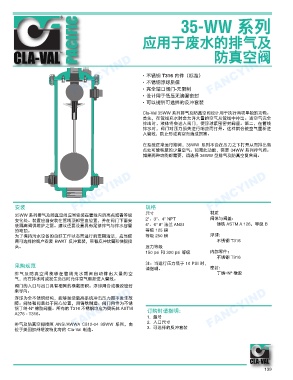

PACIFIC FANCYIND 应用于废水的排气及
35-WW 系列
防真空阀
FANCYIND FANCYIND • 不锈钢 T316 内件（标准） FANCYIND
• 不锈钢浮球质保
• 完全端口阀门-无限制
• 设计用于低压无滴漏密封
• 可以提供可选择的反冲套装
Cla-Val 35WW 系列排气及防真空阀设计用于执行两项单独的功能。
首先，在管线充水时会允许大量的空气从管线中排出。当空气完全
排出时，液体将会进入阀门，使浮球紧密密封阀座。第二，在管线
排水时，阀门对压力损失进行响应而打开。这样就会使空气重新进
入管线，防止形成真空而造成损害。
在系统正常运行期间，35WW 系列不会在压力之下打开从而排出高
点处可能积聚的少量空气。如需此功能，需要 34WW 系列排气阀。
如果两种功能都需要，请选择 36WW 型排气及防真空复合阀。
FANCYIND FANCYIND FANCYIND
安装
尺寸
35WW 系列排气及防真空阀应当安装在管线内的高点或者等级 规格 材质
变化处。装置应当安装在管线顶部竖直位置，并在阀门下面安 2"、3"、4" NPT 阀体与阀盖：
装隔离阀供维护之需。建议还要设置具有足够排气与排水容量 4"、6" 8" 法兰 ANSI 铸铁 ASTM A 126，等级 B
的穹顶。 等级 125 磅
为了保持污水设备的良好工作状态而进行的定期清洁，应当使 等级 250 磅 浮球：
用可选择的客户安装 BWKT 反冲套装，带有反冲软管和快脱接 不锈钢 T316
头。 压力等级
150 psi 和 300 psi 等级 内部零件：
不锈钢 T316
采购规范 注：当运行压力低于 10 PSI 时，
请指明。 密封：
®
排气及防真空阀能够在管线充水期间自动排出大量的空 丁纳-N 橡胶
气，而在排水时或发生负压时允许空气重新进入管线。
阀门的入口与出口具有相同的横截面积。浮球用合成橡胶密封
来导向。
FANCYIND 障。阀体和阀盖处于同心位置，用铸铁制造。阀门内件为不锈 订购时请指明： FANCYIND
FANCYIND
浮球为全不锈钢结构，能够耐受最高系统冲击压力而不发生故
钢丁纳-N 橡胶阀座。所有的 T316 不锈钢均应为奥氏体 ASTM
®
A276 - T316。
1. 型号
排气及防真空阀按照 ANSI/AWWA C512-04 35WW 系列，由
3. 可选择的反冲套装
位于美国加州纽波特比奇的 Cla-Val 制造。 2. 入口尺寸
139
