伯尔梅特 消防系统 FANCYIND

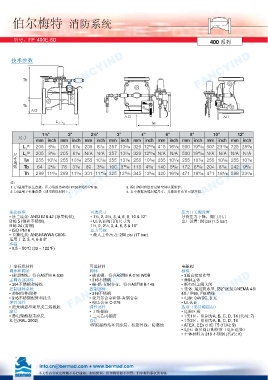

型号：FP 400E-6D 400 系列

技术参数
FANCYIND FANCYIND FANCYIND

Th

Tb 入口
入口
入口 入口
入口 入口
L1, L4 Tw

尺寸

尺寸规格

FANCYIND 注： FANCYIND 3. 阀门周围应留有足够空间以便维护。 FANCYIND

1. L1适用于法兰连接，压力等级为ANSI #150和ISO PN16。

4. 表中数据为端对端尺寸，具体组件布置可能不同。
2. L4适用于卡箍连接（球墨铸铁材料）。

连接标准 可选尺寸 压力开关阀设置

• 法兰连接: ANSI B16.42 (球墨铸铁), • 1½, 2, 2½, 3, 4, 6, 8, 10 & 12" 导管压力下降，阀门开启

B16.5 (钢和不锈钢), • UL认证阀门的尺寸为 出厂设置: 20 psi (1.5 bar)

B16.24 (青铜) 1½, 2, 2½, 3, 4, 6, 8 & 10”

• ISO PN16 压力等级

• 卡箍连接: ANSI/AWWA C606， • 最大工作压力: 250 psi (17 bar)

适用于 2, 3, 4, 6 & 8”

水温

• 0.5 – 50°C (33 – 122°F)

厂家标准材料 可选材料 电磁阀

阀体和阀盖 阀体 标准

• 球墨铸铁，符合ASTM A-536 • 碳素钢，符合ASTM A-216 WCB • 3通直接动作型
FANCYIND • 304不锈钢和铸铁 FANCYIND • 断电时主阀关闭
FANCYIND
• 黄铜主体
主阀内部部件
• 316不锈钢
• 镍-铝-青铜合金，符合ASTM B-148
控制部件系统
控制部件
• 壳体: 通用防水型, 防护级别为NEMA 4和
4X / IP65, F级绝缘
• 黄铜组件/附件
• 316不锈钢
• 蒙乃尔合金和铝-青铜合金
• 316不锈钢配管和接头
• 电源: 24VDC, 8 瓦
• 哈氏合金 C-276
弹性部件
• 尼龙增强型聚异戊二烯橡胶
选项（见订购指南）

涂层 弹性部件 • UL认证
• 丁晴橡胶
• 危险区域:

• 静电聚酯粉末涂层, • 三元乙丙橡胶 • 1类1区，组别为A, B, C, D, T4 (代码: 7)

红色(RAL 3002) 涂层 • 1类2区，组别为A, B, C, D, T4

•厚膜型熔结环氧涂层，抗紫外线、防腐蚀 • ATEX, EEx d llC T5 (代码: 9)

• 电压: 请参阅订购指南（电压选择）
• 主体材料为 316 不锈钢 (代码: K)

info.cn@bermad.com ● www.bermad.com
本文件内容变更时概不另行通知。如有错误，伯尔梅特恕不担责。伯尔梅特版权所有©。
