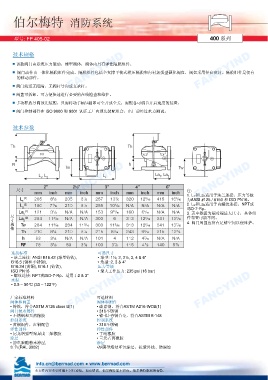

伯尔梅特 消防系统

Mo
型号: FP 405-02 400 系列

技术规格
FANCYIND ■ 该款阀门由系统压力驱动，球型阀体，阀体内具有弹性隔膜组件。 FANCYIND
FANCYIND

■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。隔膜组件是仅有
的移动部件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。

■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。

■ 手动释放导阀预先装配，只需转动手柄¼圈即可全开或全关；需配备可调节开启速度的装置。

■ 阀门控制部件在 ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。

技术参数

FANCYIND 尺寸 FANCYIND 注： FANCYIND

为ANSI #125 / #150 和 ISO PN16。
1. L 1和La 1适用于法兰连接，压力等级
2. L 2和La 2适用于内螺纹连接、NPT或
ISO-7-Rp。
尺寸规格 3. 表中数据为端对端最大尺寸，具体组
件布置可能不同。

4. 阀门周围应留有足够空间以便维护。

连接标准 可选尺寸
• 法兰连接: ANSI B16.42 (球墨铸铁), • 球型: 1½, 2, 2½, 3, 4 & 6”
B16.5 (钢和不锈钢), • 角型: 2, 3 & 4”
B16.24 (青铜), B16.1 (铸铁), 压力等级
ISO PN16 • 最大工作压力: 235 psi (16 bar)
• 螺纹连接: NPT或ISO-7-Rp，适用于2 & 3”
FANCYIND 厂家标准材料 FANCYIND FANCYIND
水温
• 0.5 – 50°C (33 – 122°F)

可选材料
阀体和阀盖
• 铸铁，符合ASTM A126 class B(1)
• 碳素钢，符合ASTM A216-WCB(1)
阀门浸水部件 阀体和附件
• 316不锈钢
• 不锈钢和天然橡胶 • 镍-铝-青铜合金，符合ASTM B-148
控制系统 控制系统
• 黄铜组件，红铜配管 • 316不锈钢
弹性部件 弹性部件
• 尼龙增强型聚异戊二烯橡胶 • 丁晴橡胶
涂层 • 三元乙丙橡胶
• 静电聚酯粉末涂层, 涂层
红色(RAL 3002) •厚膜型熔结环氧涂层，抗紫外线、防腐蚀
