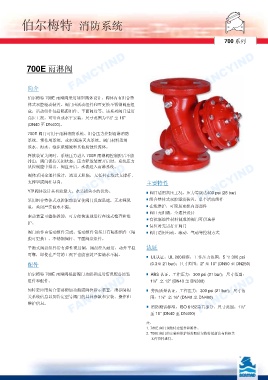

Page 191 - Bermad_以色列伯尔梅特_消防产品样本_选型手册_雨淋阀_泄压阀_减压阀_泵控阀等

FANCYIND
FANCYIND

伯尔梅特 消防系统 FANCYIND

700 系列

FANCYIND 700E 雨淋阀 FANCYIND
FANCYIND

简介

伯尔梅特 700E 雨淋阀采用球型阀体设计，阀体内有组合整
体式双腔驱动装置。阀门由活动组件和可更换不锈钢阀座组
成，活动组件包括隔膜组件、平面阀盘等。该系列阀门适用
高压工况，可垂直或水平安装，尺寸范围为1½" 至 16"
(DN40 至 DN400)。

700E 阀门可用于雨淋消防系统、组合压力控制雨淋消防
系统、预作用系统、或水/泡沫灭火系统。阀门材料适用
淡水、海水、泡沫浓缩液和其他腐蚀性流体。
释放装置关闭时，系统压力进入 700E 雨淋阀控制腔后不能
排出，阀门保持关闭状态。压力释放装置开启时，系统压力
从控制腔中排出，阀盘开启，水流进入雨淋系统。
FANCYIND 支撑罩或阀杆导向。 FANCYIND 主要特性 FANCYIND
阀体采用全通径设计，流道无阻隔，无任何在线式支撑杆、

Y型阀体设计具有流量大、水头损失小的优势。
■ 阀门适用高压工况，压力等级达400 psi (28 bar)
采用组合整体式双腔驱动装置使阀门反应迅速，无水锤现
■ 在线维护，可现场更换内部部件
象，关闭严实滴水不漏。 ■ 组合整体式双腔驱动装置，单个活动组件
■ 阀口无阻隔，全通径设计
驱动装置可整体拆卸，可方便快速地进行在线式检查和维
■ 有抗腐蚀性材料制成的阀门可供选择
护。
■ 复位时无需打开阀门
阀门动作由活动组件完成。活动组件包括具有隔膜组件（隔 ■ 阀门适用电动、液动、气动等控制方式
膜可更换）、不锈钢阀杆、平面阀盘组件。

平衡式阀盘组件带有弹性密封圈，阀盘经久耐用，动作平稳 认证

可靠，即使在严苛的工况下也能密封严实滴水不漏。 ■ UL认证，UL 260标准，工作压力范围：5 至 300 psi
配件 (0.3至 21 bar)；尺寸范围：2” 至 10" (DN50 至 DN250)

伯尔梅特 700E 雨淋阀根据阀门功能和应用情况配备原装 ■ ABS 认证，工作压力：300 psi (21 bar)；尺寸范围：
1½" 至 12" (DN40 至 DN300)
组件和配件。
FANCYIND
FANCYIND 如特定应用场合需要附加功能或阀位指示装置，请参阅相 ■ 劳氏质量认证，工作压力：300 psi (21 bar)；尺寸范
FANCYIND
关系统信息以及特定型号阀门的具体参数和安装、操作和
围：1½" 至 16" (DN40 至 DN400)

维护信息。
■ 消防测试标准：ISO 6182第五部分，尺寸范围：1½"
至 16" (DN40 至 DN400)
注：
1. 700E 阀门预装特定组件和附件。
2. 700E 阀门的安装和维护须按照伯尔梅特最新发布的相关
文件资料进行。
