Page 162 - Bermad_以色列伯尔梅特_消防产品样本_选型手册_雨淋阀_泄压阀_减压阀_泵控阀等
P. 162
FANCYIND
FANCYIND FANCYIND
伯尔梅特 消防系统

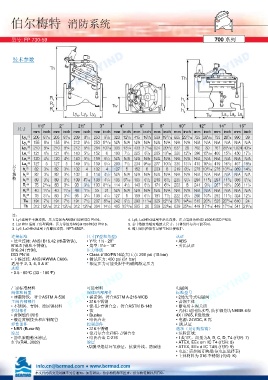

型号: FP 730-59 700 系列
技术参数
FANCYIND FANCYIND FANCYIND
尺寸
尺寸规格
FANCYIND FANCYIND FANCYIND
注：
1. Ly1适用于卡箍连接，压力等级为ANSI#150和ISO PN16。 4. Ly3, La3和h3适用于法兰连接，压力等级为ANSI #300和ISO PN25.
2. La1和h1适用于角型阀体，压力等级为ANSI#150和ISO PN16。 5. 表中数据为端对端最大尺寸，具体组件布置可能不同。
3. Ly2, La2和h2适用于内螺纹连接、NPT或BSP。 6. 阀门周围应留有足够空间以便维护。
连接标准 尺寸(Y型和角型) 认证
• 法兰连接: ANSI B16.42 (球墨铸铁), • Y型: 1½ - 20” • ABS
B16.5 (钢和不锈钢), • 角型: 1½ – 18” • 劳氏认证
B16.24 (青铜), 压力等级
ISO PN16 • Class #150/PN16最大压力: 200 psi (15 bar)
• 卡箍连接: ANSI/AWWA C606， • 测试压力: 450 psi (31 bar)
适用于 2, 3, 4, 6 & 8” * 额定压力可能受限于电磁阀额定压力
水温
• 0.5 - 80°C (33 - 180°F)
FANCYIND 厂家标准材料 FANCYIND 电磁阀 FANCYIND
可选材料
阀体/内部部件
标准型号
阀体和阀盖
• 球墨铸铁，符合ASTM A-536
• 碳素钢，符合ASTM A-216-WCB
• 2通先导式电磁阀
主阀内部部件
• 黄铜主体
• 316不锈钢
• 不锈钢、青铜、涂层钢材料
控制部件 • 镍-铝-青铜合金，符合ASTM B-148 • 断电时主阀关闭
• 壳体: 通用防水型, 防护级别为NEMA 4和
• 钛
• 黄铜组件/附件 • Duplex 4X / IP65, F级绝缘
• 锻造黄铜接头和红铜配管 • 哈氏合金 • 电源: 24VDC, 8 瓦
弹性部件 控制部件 • UL认证
• NBR (Buna-N) • 316不锈钢 选项（见订购指南）
涂层 • 蒙乃尔合金和铝-青铜合金 • 危险区域:
• 静电聚酯粉末涂层, • 哈氏合金 C-276 • 1类1区，组别为A, B, C, D, T4 (代码: 7)
红色(RAL 3002) 涂层 • ATEX, EEx em llC T4 (代码: 8)
•厚膜型熔结环氧涂层，抗紫外线、防腐蚀 • ATEX, EEx d llC T4/5 (代码: 9)
• 电压: 请参阅订购指南(电压选择表)
• 主体材料为 316 不锈钢 (代码: K)
info.cn@bermad.com ● www.bermad.com
本文件内容变更时概不另行通知。如有错误，伯尔梅特恕不担责。伯尔梅特版权所有©。
