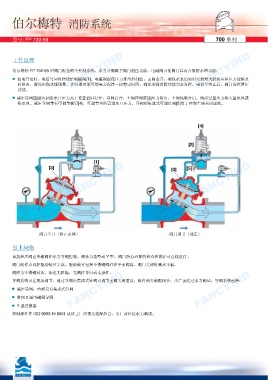

Page 160 - Bermad_以色列伯尔梅特_消防产品样本_选型手册_雨淋阀_泄压阀_减压阀_泵控阀等
P. 160
FANCYIND
FANCYIND FANCYIND
伯尔梅特 消防系统
型号: FP 730-59 700 系列
工作原理
FANCYIND
FANCYIND 伯尔梅特 FP 730-59 型阀门配备两个控制系统，水力导阀赋予阀门泄压功能，电磁阀可使阀门具有开泵防水锤功能：
FANCYIND
■
通电开泵时，电信号同时传送给电磁阀[1]。电磁阀促使压力排出控制腔，主阀全开，确保水泵启动时突然增大的流量和压力能够及
功能。
时排出，避免出现水锤现象。计时器功能可使电力保持一段特定时间，确保水锤消除功能完全发挥。电信号终止后，阀门发挥泄压
■ 减压导阀[2]感应到进水口压力高于设置值时打开，导阀打开，主阀控制腔[3]压力排出，主阀逐渐开启。阀前过量压力排入蓄水池或
集水池。减压导阀带有可调节螺钉[4]，可调节至所需进水口压力。导阀的集成式可调针阀[5]用于控制主阀关闭速度。
FANCYIND FANCYIND FANCYIND
阀门全开（防止水锤） 阀门调节（泄压）
技术规格
该款泄压阀由电磁阀和水力导阀控制。阀体为角型或 Y 型。阀门所有必要的检查和维护可在线进行。
阀门动作由双腔驱动装置完成。驱动装置包括不锈钢阀杆和平面阀盘。阀门关闭时滴水不漏。
阀座为不锈钢材质，流道无阻隔，无阀杆导向或支承杆。
FANCYIND
FANCYIND ■ 减压导阀，内部具有集成式针阀 FANCYIND
导阀系统可在现场调节，通过导阀内集成式针阀可调节主阀关闭速度；组件预先装配组合，出厂前经过水力测试；导阀系统包括：
■ 常闭 2 通电磁阀导阀
■ Y 型过滤器
控制部件在 ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
FANCYIND FANCYIND FANCYIND
