符合NFPA 20合规标准下的泄压阀(PRV) VS压力控制阀(PCV)


水是扑灭一般性质火灾最有效、最便宜和最容易得到的介质。它被消防部门以多种形式在大多数消防情况下使用。

消防用水要想成功发挥作用,就必须具备必要的压力和流量。为此大多数情况下需要一个消防泵。许多系统还需要调压设备,包括泄压阀和压力控制阀。NPFA20等标准包括有关泵和其他压力相关消防设备的相关要求。

设计具有泄压和控制阀的消防系统需要大量的专业知识。对于设计者来说,严格遵守严格的消防指南和规定(包括NFPA、政府和保险要求)是至关重要的,可用以规避一些错误设计,例如使用泄压阀控制消防联箱中的压力。让我们仔细看看这些消防水压调节阀的NFPA具体指南。

NFPA 20泄压阀(PRV)的合规要求:

NFPA 20(3.3.67.5)将泄压阀定义为“允许液体分流以限制系统中过量压力的装置”。一般来说,泄压阀是一种安全装置,设计用于在超压事件中保护增压系统。超压事件是指可能导致系统压力超过规定的设计压力或最大允许工作压力的任何情况。由于泄压阀是一种安全装置,因此有许多规范和标准来控制其设计和应用。

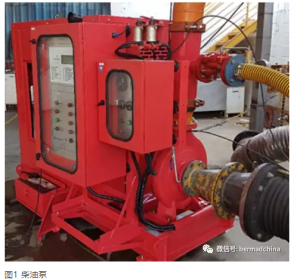

对于离心泵,在安装柴油发动机消防泵的地方,针对总额定净关闭(搅拌)压力的121%加上经海拔调整的最大静吸压力超过系统部件额定压力的情况等。NFPA 20(4.19.1.2)要求“应该加装一个泄压阀”。

当柴油发动机转速超过正常转速时,标准要求加装一个泄压阀,因为压力与泵转速的平方成正比。这是一个相对罕见的事件;如果泵产生的压力小于消防系统部件的额定压力(通常为175 psi (12.1 bar)),则不需要加装泄压阀。

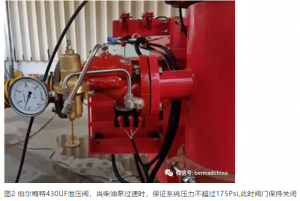

当柴油泵过速时,保证系统压力不超过175Psi,此时阀门保持关闭

该标准特别指出不允许在电动消防泵上使用主泄压阀,除非使用变速驱动器。变速驱动器被要求默认为恒速运行。当变速驱动器发生故障时,额定转速会导致系统过压。在这种情况下,需要一个泄压阀。

在设计消防泵时,设计人员应根据系统的要求对泵进行匹配,以避免给系统造成过压,然后用调压装置进行补偿,这是非常重要的。

压力控制阀(PCV) NFPA 20合规要求:

另一个重要的设备是压力控制阀(PCV),目的是在火灾事件中保证足够的流量和压力水。NFPA 20(3.3.67.3)[14,2013]将压力控制阀定义为“一种先导式减压阀,其设计目的是在流动(残余)和非流动(静态)条件下将下游水压降低到特定值。”

如果管理者要求在吸入管道上保持正压力,则允许使用列入消防泵应用的吸入压力调节阀。这些阀门应该按照制造商的建议安装在泵和排放止回阀之间的管道中。

其他符合压力调节阀防火规范的标准:

其他压力控制装置,包括安装在排放隔离阀下游的PCV,超出了NFPA 20的范围。经消防当局许可,应按照适当的清单和安装标准进行安装,如NFPA13或NFPA14。

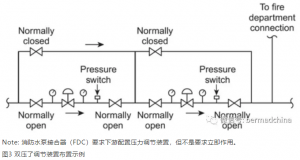

NFPA14规定了使用压力调节阀的条件,并定义了由于设定的不同压力限制而在软管连接处的最大压力。静态压力在一个2½英寸(65mm)软管连接超过了175 psi(12.1Bar),应提供一个获得批准的调压装置,用以限制出口的静态和残余压力软管达到175 psi(12.1Bar)(7.2.3.2 *)。可能需要配置管道,以便在第I类和第II类软管连接上能够提供单独的压力调节装置。下图显示符合所有要求:
