限位开关功能控制原理介绍

伯尔梅特金属阀体的阀门(如:400、700和800系列)都能够适配限位开关,安装调试非常方便。在实际流体控制系统中阀门上安装限位开关对整个系统的控制提供了很大的作用,且成本很低,真是小身材大作用!

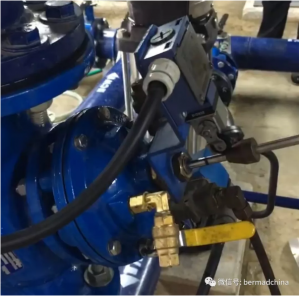

下面视频是伯尔梅特WW-700系列水泵控制阀安装了限位开关演示阀门关闭时的动作。

常规限位开关可以提供开、关两个信号反馈阀门所处位置状态,但我如何知道阀门此时是否为全开或全关的状态呢? 如果安装了双限位开关就能够很清楚的了解阀门是半开还是全开状态,如果使用压力开关可以告诉你管道压力在上升,但那个压力可能来自其他管线造成阀门错误动作发生故障。

伯尔梅特的解决方案:

1. 单限位开关安装

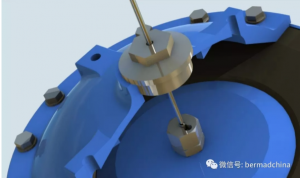

第一步,如图1,在阀门膜片上方安装一个金属指示杆我们称之为位置指示器,这个杆来回上下移动表明阀门开启和关闭,非常直观演示了阀门动作的整个过程。帮助现场阀门维护人员提供了很大的方便,尤其阀门安装在一些比较特殊的位置,放眼望去就能判定阀门处于什么位置。

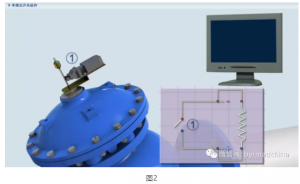

第二步,  如图2,在阀门顶部的位置指示杆上安装了单限位开关,每当阀门开启时限位开关的滑动触点没有被指示杆上预设触点触碰时,此时控制回路为断开状态不会发送信号给控制器。

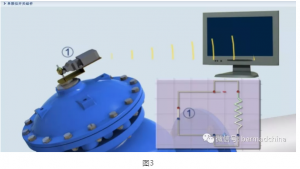

第三步,  如图3,当阀门关闭时位置指示杆触点下降触碰到限位开关的滑动触点,此时控制回路闭合发送信号给控制器确认阀门目前为关闭位置状态。

2. 双限位开关安装

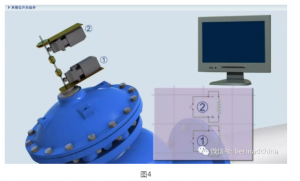

如图4,双限位开关有三个位置反馈功能:

(1) 指示杆下触点 触碰到1号限位开关时– 阀门位置为全关

(2) 指示杆上触点 触碰到2号限位开关时– 阀门位置为全开

(3) 指示杆上下触点 均为触碰到限位开关时 – 阀门位置为半开

双限位安装的优势是对阀门位置反馈更加精确,比较适用一些调节型阀门的位置反馈。
