差压感应式水锤预作用阀应用案例

贵州某地区的供水源为高岩水库,总库容仅50万m3,最高日供水1.2万立方米,枯冬季仅能供水3000-5000立方米。由于水位问题,该地区设置了一个临时取水平台,标高为733.4m,水位标高根据实际情况考虑为729.9m。输水终点为原水加压泵站,该处吸水井设计最低水位为852.05m,最高水位为855.55m。原水输水管线长度约467m,考虑1.05管道系数,取490m,水泵静扬程为122.6m。

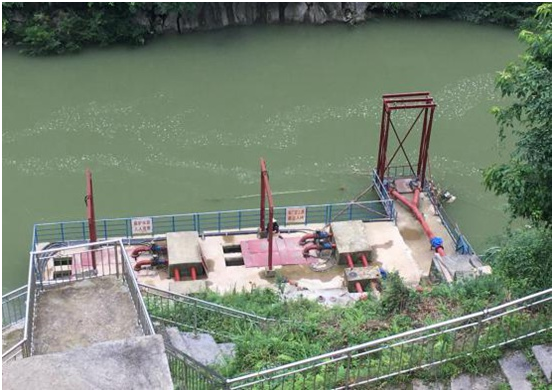

取水点现场照片

该取水泵站每天都会有若干次启泵停泵的运行工况,取水泵站及其附属的出水管道会频发系统超压以及水锤的现象。其原先使用的阀门为普通泄压阀,会出现水锤来临时反应时间较长、运行时密闭不严易漏水、排水时流量不均等问题。该地区的水务公司决定在水泵后加装预作用阀,产品选型及解决方案交给了安恒集团水联网技术服务中心。


  拆除原旧有水锤阀


安装新歌压差感应式水锤预作用阀

安恒集团水联网技术服务中心的技术工程师根据用户的需求及取水泵站的基本情况进行选型,最终采用加拿大新歌阀门的差压式水锤预作用阀。此型号的差压感应式水锤预作用阀在传统的安全泄压阀的基础上增加了安全性更高的差压感应功能,即增加了专门的压差导阀,该导阀能感应到压力的突然变化,反应及动作时间小于1s。在水锤来临之前,提前将阀门打开,最大限度的防止水锤对水泵叶轮的损害。该阀门还能感应正压水锤,快速预开启阀门,同时避免系统回复压力缓慢或不够时造成的阀门开启后无法复位的情况,避免水资源流失。差压感应式水锤预作用阀正常工作时无需系统静压保证,即便阀门口径的选择偏大的情况下也能正常工作。同时,也能在压力突然升高之初迅速反应。阀门上配备了氮气罐,使得压力感应非常精确。

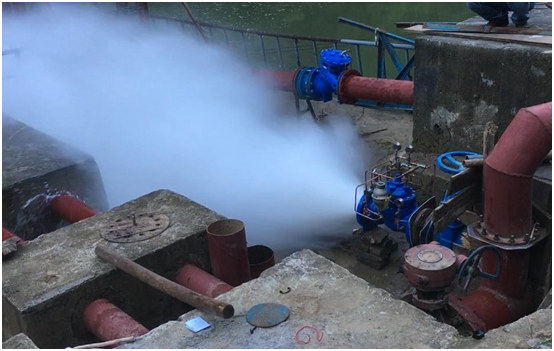

新歌压差感应式水锤预作用阀调试现场

安装了新歌阀门的差压式水锤预作用阀之后,既帮用户消除了水锤和系统超高压现象,也保护了水泵及供水系统。用户表示新歌水锤预作用阀在消除水锤的过程中,相对于其他同类产品而言表现更快速、更平稳,在水锤完全消除后才完全关闭阀门,做到100%消除水锤,即便是在丰水季水位超过取水平台时,也能在潜水状态下自动运行,毫无后顾之忧。
