如何为工作现场选择一个正确的减压阀



我们生活在一个客户导向型经济体中。极少数人会在购买一盒早餐麦片时不去网上做些调查和价格比较。在你为你的家投资一些东西前,你想要确保产品是安全的,满足你的需求的,可能最重要的是,你想确保你得到了一个好的价值。选择控制阀门也没什么不同。在一天的末尾,你想要确保你选择了一个高品质,经济实惠的,会使你的工作在未来几年出色完成的产品。

选择任何一个阀门需要考虑的细节可以从它的尺寸开始:

为管道选择一个正确的尺寸

进程控制工程师的目标是为目的寻找一个尽可能小的阀门。通常来说,小的阀门是便宜的。但是,你必须准确地知道管道所需的尺寸。选择一个错误的尺寸会导致低效率和操作问题。

为你的需求决定一个正确的尺寸是使用CV方法:

  • 首先,找出阀门会经历的最小和最大流量。尽可能的准确。阀门在低于最小流量要求工作时可能会发出声响和颤动,引起的压力扰乱下游,会导致管道破裂。
  • 下一步,计算在尽可能最低的上游压力和所需的下游压力之间的压力差。
  • 输入最小和最大流量,压力差到下面的公式:
    • Q (gpm) = Cv x square root of pressure differential       压力差平方根
    • Cv = Q/square root of pressure differential 压力差平方根
  • 使用生产商目录,选择一个具有在你用公式计算出来的最小CV值的产品。通过选择一个比你计算出来CV值稍微高一些的阀门,在未来你对更高的流量会具有灵活性。
  • 最后,保证流量数据的真实性和准确的压力。要更倾向于实际的计算而不是估计来确保最大的效率。

尺寸测量例子:

我们要求测量一个解决3500GPM最大流量的阀门,进水口压力是100PSI,出水口压力是70PSI。

i. Solving for Cv 解出CV
Pressure differential = 100psi – 70psi = 30psi 压力差=100PSI-70PSI
Flow(Q) = 3500 gpm Solving for Cv = 3500 / √30 Cv = 639流量(Q)=3500GPM,解出CV=3500/30平方根,CV=639

ii. Compare Cv and Flow Frequency Capabilities for Full Port (106) and Reduce Port (206) valves:为等径孔道t和异径孔道阀门比较CV和流动频率能力

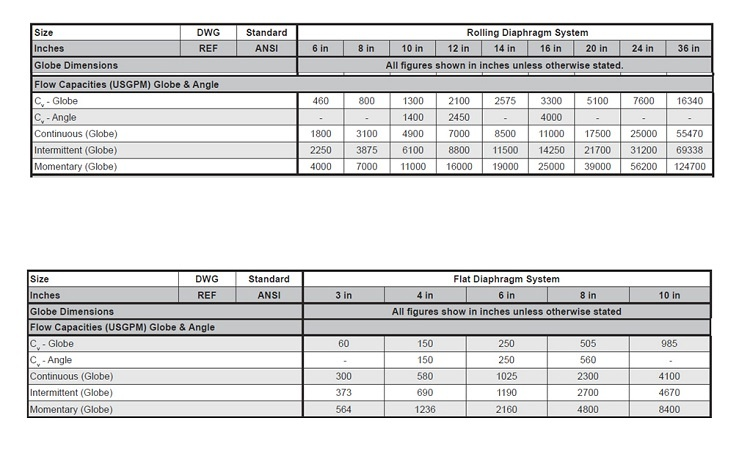

Table 1, S106 Full Port Valve Bodies


Table 2, S206 Reduced Port Valve Bodies



  • iii.Valve      Selection:
    Cv = 639, Maximum continuous Flow = 3500gpm 阀门选择:
  • CV=639,最大持续流量=3500gpm,CV=639

通过应用这个CV公式,我们发现8“S106体符合CV要求。但是,持续流量估计低于我们的要求。因此,你会需要使用一个10”在S106体上。

.10” 206体是最佳选择,它为这个阀门满足了CV要求并且应用满足持续性流动的推荐。8” S106 体满足了CV要求,而持续性流量却低于应用要求。可以松口气了,你已经成功地选择了一个正确的减压控制阀来满足你的需求。

当我们选择一个阀门的时候,真的不需要做太多的研究。在你开始复习你的生产商目录前完成你的作业,你会对项目的范围和规模有一个更好的认知并且可以更准确地估计你的成本。

原文转自:http://www.singervalvechina.com/Home/About/Content.aspx?typeId=9&id=244
