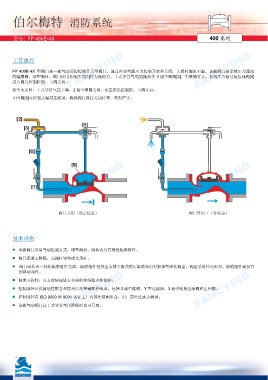

伯尔梅特 消防系统
型号: FP 400E-4X 400 系列
工作原理
FANCYIND
FANCYIND FP 400E-4X 型阀门是一款气动远程控制开关型阀门，通过外部气源压力控制开启和关闭；关闭时滴水不漏。该款阀门是系统压力驱动
FANCYIND
的隔膜阀，球型阀体。阀门使用系统压力[1]作为驱动力。干式导管气压[2]施加于 3 通中继阀[3]，中继阀打开。系统压力通过复位球阀[4]
进入阀门控制腔[5]，主阀关闭。
发生火灾时，干式导管气压下降，3 通中继阀关闭，水压排出控制腔，主阀开启。
止回阀[6]可控制大幅高压波动，确保阀门保持关闭位置，密封严实。
FANCYIND FANCYIND FANCYIND
阀门关闭（设定位置） 阀门开启（工作状态）
技术规格
■ 该款阀门采用气动控制方式，球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。隔膜组件是仅有
的移动部件。
FANCYIND
FANCYIND ■ 控制部件由抗腐蚀性配管和接头以及黄铜配件组成，包括 3 通中继阀、Y 型过滤器、3 通手动复位球阀和止回阀。
FANCYIND
■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。
■ 控制部件在 ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 该款气动阀门在干式导管气压降低时也可开启。
