伯尔梅特 消防系统

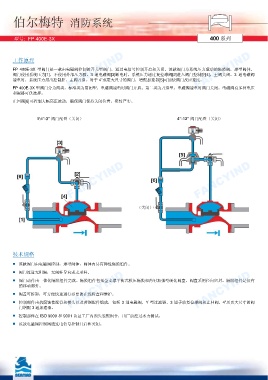

型号: FP 400E-3X 400 系列
工作原理
FANCYIND FP 400E-3X 型阀门是一款由电磁阀控制的开关型阀门，通过电信号控制开启和关闭。该款阀门为系统压力驱动的隔膜阀，球型阀体。
FANCYIND
FANCYIND
阀门使用系统压力[1]，不使用外部压力源。3 通电磁阀[3]断电时，系统压力通过复位球阀[2]进入阀门控制腔[4]，主阀关闭。3 通电磁阀
通电时，系统压力排出控制腔，主阀开启。对于 4”或更大尺寸的阀门，增配加速器[5]可加快阀门反应速度。
FP 400E-3X 型阀门分为两类：标准类为常闭型，电磁阀通电时阀门开启；第二类为开启型，电磁阀通电时阀门关闭。电磁阀有多种电压
和规格可供选择。
止回阀[6]可控制大幅高压波动，确保阀门保持关闭位置，密封严实。
1½"-3" 阀门配置（关闭） 4"-12" 阀门配置（关闭）
FANCYIND FANCYIND FANCYIND
（关闭）
技术规格
■ 该款阀门由电磁阀控制，球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
FANCYIND ■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。 FANCYIND
FANCYIND
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。隔膜组件是仅有
的移动部件。
■ 控制部件由抗腐蚀性配管和接头以及黄铜配件组成，包括 3 通电磁阀、Y 型过滤器、3 通手动复位球阀和止回阀。4”及更大尺寸的阀
门增配 3 通加速器。
■ 控制部件在 ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 该款电磁阀控制阀通过电信号控制开启和关闭。
