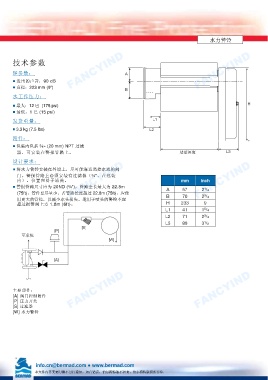

Water Motor Alarm 水力警铃

FANCYIND 技术参数 FANCYIND FANCYIND

锣参数：
■ 发出的声音：90 dB
■ 直径：223 mm (9”)

水工作压力：
■ 最大：12 巴 (175 psi)
■ 最低：1 巴 (15 psi)

发货重量：
■ 3.3 kg (7.5 lbs)

附件：
■ 包装内包括 ¾» (20 mm) NPT 过滤 墙壁厚度
器，可安装在警报管路上。 墙壁厚度

设计要求：
■ 将水力警铃安装在外墙上，尽可能靠近监控水流的阀
FANCYIND
FANCYIND (75ft)，管件要尽量少。若管路长度超过 22.8m (75ft)，应使 FANCYIND
门。警报管路上必须安装有过滤器（¾”，在包装
内）。位置应易于清洗。
■ 警报管路尺寸应为 20ND (¾”)，管路全长最大为 22.8m

用更大的管径，以减少水头损失。适用于喷头的警铃不应
超过报警阀上方 1.8m (6ft)。

至系统

FANCYIND 主要部件： FANCYIND FANCYIND

[A] 阀门控制附件
[P] 压力开关
[S] 过滤器
[W] 水力警铃

info.cn@bermad.com ● www.bermad.com
本文件内容变更时概不另行通知。如有错误，伯尔梅特恕不担责。伯尔梅特版权所有©。
