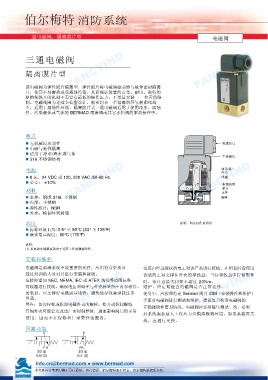

伯尔梅特 消防系统

三通电磁阀，隔离膜片型 电磁阀

FANCYIND 三通电磁阀 FANCYIND
FANCYIND

隔离膜片型

该电磁阀为弹性膜片隔离型，弹性膜片将电磁阀驱动器与液体密封隔离
开，使其不易磨损或受液体污染，从而保证装置的安全、耐用。独特的
枢轴衔铁开闭机制不需要有最低的操作压力，不受其安装 位置的限
制。电磁线圈为连续负荷型设计，被密封在一个紧凑的环氧树脂结构
中，适用于腐蚀性环境。隔离膜片式三通电磁阀适用于使用净水、腐蚀
性、污染液体或气体的 BERMAD 雨淋阀或其它水控阀的驱动操作中。

特点
■ 无机械浸水部件 电缆接口
■ 电磁与液体隔离
■ 适用于净水/海水或气体
■ 316 不锈钢结构 主体螺钉

电源 外壳
FANCYIND ■ 8 瓦，24 VDC 或 120, 220 VAC /50-60 Hz. FANCYIND
FANCYIND
驱动器/
线圈
■ 公差： ±10%
枢轴衔铁

膜片

材料
主体
Body
■ 主体：铜或 316L 不锈钢
■ 内部：不锈钢 阀座
■ 弹性膜片：NBR
■ 外壳：模制环氧树脂
温度 说明：图表仅作说明用
■ 标称环境 t (1): 0.5° 至 50°C (33° 至 125°F)
■ 液体最高温度：80°C (176°F)

说明：
(1) 最高的环境温度取决于连续工作的激励条件。

安装和维护
电磁阀是雨淋系统中最重要的元件，应由符合资质且 仅应由经过授权的电工对该产品进行接线。在组装时应使用
经过培训的人员对其进行安装和接线。 合适的工具支撑住外壳的导线盒。当往导线盒中拧紧配件
FANCYIND 对线圈进行接线。确保电压和频率与外壳标签所注内容相符。 维护：应定期检查电磁阀是否正常运作。
FANCYIND
FANCYIND
应按照诸如 NEC, NEMA, IEC 或 ATEX 规范等适用标准
时，须注意最大扭矩不超过 20Nm。
安装后，应支撑好电缆或导线管，避免使导线盒承载过多
使用中，应按照特定 Bermad 阀门 IOM（安装操作和维护）
负载。
手册对电磁阀进行测试和维护。建议每月检查电磁阀的
警告：切勿拧松或拆卸电磁外壳的螺栓。松开或拆卸螺线
管阀外壳可能会更改出厂密封调整值，进而影响阀门的正常 正确接线和密封情况。电磁阀应必须每年测试一次。必须
对系统施加最大工作压力以模拟极端环境。如果某装置失
使用，因而不在保修和厂家责任范围内。
效，应进行更换。
回路功能
A B

P R PR
3/2 通 3/2 通
常闭 (C) 常开 (D)
