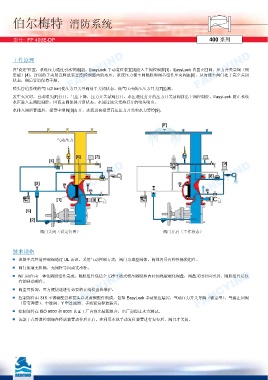

P. 134
FANCYIND
FANCYIND FANCYIND
伯尔梅特 消防系统
型号: FP 400E-DP 400 系列
工作原理
FANCYIND
FANCYIND
FANCYIND 在“设定”位置，系统压力通过引水管路[2]、EasyLock 手动复位装置[3]进入主阀控制腔[1]。EasyLock 内置止回阀、压力开关导阀（锁
定型）[4]、封闭的手动紧急释放装置[5]控制腔内的水压。系统压力使主阀隔膜和阀芯组件压向阀座[6]，从而使主阀门处于完全关闭
状态，阀后管道保持干燥。
喷头管道系统的气压(2 bar)使压力开关导阀处于关闭状态。低气压由低压压力开关[7]监测。
发生火灾时，自动喷头[F]打开，气压下降，压力开关导阀打开。水压通过打开的压力开关导阀排出主阀控制腔。EasyLock 防止系统
水压进入主阀控制腔，因而主阀保持开启状态。水通过原先受热打开的喷头喷出。
水排入阀后管道后，报警中继阀[8]打开，水流进向报警高压压力开关和水力警铃[9]。
气动压力
FANCYIND FANCYIND FANCYIND
阀门关闭（设定位置） 阀门开启（工作状态）
技术规格
■ 该款干式管道控制阀通过 UL 认证，采用气动控制方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。隔膜组件是仅
FANCYIND
FANCYIND ■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。 FANCYIND
有的移动部件。
■ 控制部件由 316 不锈钢配管和接头以及黄铜配件组成，包括 EasyLock 手动复位装置、气动压力开关导阀（锁定型）、气源止回阀
（带有弹簧）、中继阀、Y 型过滤器、手动紧急释放装置。
■ 控制部件在 ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 该款干式管道控制阀在释放装置动作后开启。在利用本地手动复位装置进行复位后，阀门才关闭。
