伯尔梅特 消防系统
型号: FP 400E-7M 400 系列

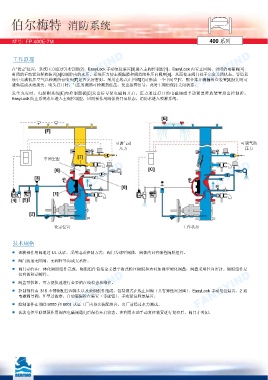

工作原理
FANCYIND 在“设定”位置，系统压力通过引水管路[2]、EasyLock 手动复位装置[3]进入主阀控制腔[1]。EasyLock 内置止回阀、封闭的电磁阀[4]、
FANCYIND
FANCYIND
封闭的手动紧急释放装置[5]控制腔内的水压。系统压力使主阀隔膜和阀芯组件压向阀座[6]，从而使主阀门处于完全关闭状态。管道系
统中充满低压空气以检测所有喷头[F]是否完好密封。采用在线式止回阀[7]可形成一个中间空腔，配合常开滴漏检查装置[8]使用时可
避免造成水渍损失。喷头打开时，气压监测器可检测到低压，发出报警信号。此时主阀仍保持关闭状态。
发生火灾时，电探测系统[E]向控制面板[C]发出信号使电磁阀开启。压力通过打开的电磁阀或手动紧急释放装置排出控制腔。
EasyLock 防止系统水压进入主阀控制腔，因而预作用阀保持开启状态，消防水进入喷淋系统。
可调气动 可调气动
压力 压力
中间空腔
FANCYIND FANCYIND FANCYIND
设定位置 工作状态
技术规格
■ 该款预作用阀通过 UL 认证，采用电动控制方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。隔膜组件是
仅有的移动部件。
FANCYIND ■ 控制部件由 316 不锈钢配管和接头以及黄铜配件组成，包括摆式在线止回阀（具有弹性密封圈）、EasyLock 手动复位装置、2 通
FANCYIND
FANCYIND
■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。
电磁阀导阀、Y 型过滤器、自动滴漏检查装置（带旋钮）、手动紧急释放装置。
■ 控制部件在 ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 该款电控单联锁预作用阀在电磁阀通电后保持开启状态。在利用本地手动复位装置进行复位后，阀门才关闭。
