伯尔梅特 建筑领域阀门

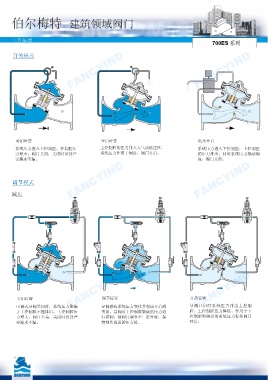

工作原理
700ES 系列

开关模式
FANCYIND FANCYIND FANCYIND

关闭位置 开启位置 低压开启

系统压力进入上控制腔，控制腔压 上控制腔的压力排入大气或低压区， 系统压力进入下控制腔，上控制腔
力增大，阀门关闭，关闭时密封严 系统压力作用于阀盘，阀门开启。 的压力排出，同时系统压力推动阀
实滴水不漏。 盘，阀门开启。

FANCYIND 调节模式 FANCYIND FANCYIND

减压

FANCYIND
FANCYIND 关闭位置 FANCYIND 开启位置

调节位置

腔，上控制腔压力降低。作用于下
关闭。导阀对上控制腔聚集的压力进
于上控制腔不能排出，上控制腔压
可调式导阀关闭时，系统压力聚集 导阀感应系统压力变化并相应开启或 导阀开启时系统压力排出上控制
力增大，阀门全关，关闭时密封严 行控制，使阀门调节至一定开度，保 控制腔和阀盘的系统压力促使阀门
实滴水不漏。 持预先设置的压力值。 开启。
