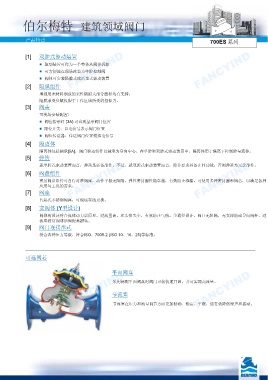

伯尔梅特 建筑领域阀门

产品特点 700ES 系列

[1] 双腔式驱动装置
FANCYIND ■ 可方便地在现场改装为单腔控制阀 FANCYIND
FANCYIND
■ 驱动装置可作为一个整体从阀体拆卸

■ 阀体可安装隔膜式或活塞式驱动装置
[2] 隔膜组件
增强尼龙材料制成的柔性隔膜大部分面积均有支撑。
隔膜承受负载仅限于工作区域所受的拉伸力。
[3] 阀盖
可现场安装配置:
■ 阀位指示杆 [3A]:可直观显示阀门位置
■ 限位开关：以电信号表示阀门位置
■ 阀位传送器：传送阀门位置模拟电信号
[4] 隔离体
隔离体包括轴承[5A]，阀门移动组件以轴承为导向中心。在单腔和双腔式驱动装置中，隔离体用于隔离下控制腔与流体。
[5] 弹簧
就单腔式驱动装置而言，弹簧是必备部件。不过，就双腔式驱动装置而言，除非要求具备止回功能，否则弹簧为冗余部件。
FANCYIND 密封阀盘组件可自行对准阀座，动作平稳无阻隔，弹性密封圈性能卓越，有效防止渗漏。可使用多种密封圈和阀芯，以满足各种
FANCYIND
FANCYIND
[6] 阀盘组件
应用与工况的需求。
[7] 阀座

凸起式不锈钢阀座，可现场在线更换。
[8] 宽阀体 (Y型设计)
阀体的设计符合流体动力学原理，过流量高，水头损失小，有效防止气蚀。全通径设计，阀口无阻隔，无支撑肋或导向阀杆，过
流量较常规球形阀提高25%。
[9] 阀门连接形式
符合各种压力等级，符合ISO、7005-2 (ISO 10、16、25)等标准。

可选阀芯

平面阀盘

FANCYIND FANCYIND FANCYIND
采用标配平面阀盘时阀门可较快速开启，并可实现高流量。

节流塞

节流塞在压力和流量调节方面更加精确、稳定、平缓，能有效降低噪声和振动。
