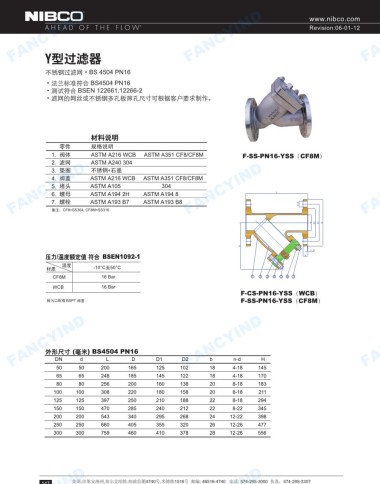

Y型过滤器

不锈钢过滤网 ·BS 4504 PN16
．法兰标准符合 BS4504 PN16
·测试符合 BSEN 122661, 12266-2
·滤网的网丝或不锈钢多孔板筛孔尺寸可根据客户要求制作。

材料说明
零件 规格说明
1. 阀体 ASTM A216 WCB ASTM A351 CF8/CF8M F-SS-PN’6-YSS (CF8M)
2. 滤网 ASTM A240 304
3. 垫圈
不锈钢＋石墨
FANCYIND FANCYIND ASTM A216 WCB ASTM A351 CF8/CF8M FANCYIND
FANCYIND
4. 阔盖
5. 堵头
304
ASTMA105
6. 螺母
ASTMA194 8
ASTMA194 2H
7. 螺栓
ASTMA193 88
ASTMA193 87
备注z CFB=SS304, CFBM=SS316

压力I温度额定值符合 BSEN’092-1

-10°C至so·c
16 Bar
16 Bar
F-CS-PN16-YSS (WCB)
排污口配有 BSPT 阀塞 F-SS-PN唱 6-YSS (CF8M)

FANCYIND FANCYIND d L D 01 02 FANCYIND H FANCYIND

外形尺寸｛毫米） BS4504 PN唱6
b
n-d
DN
50
122
145
170
4-18
18
65 50 200 165 125 102 18 4-18 145
248
185
65
80 80 256 200 160 138 20 8-18 183
100 100 308 220 180 158 20 8-18 211
125 125 397 250 210 188 22 8-18 294
150 150 470 285 240 212 22 8-22 345
200 200 543 340 295 268 24 12-22 398
250 250 660 405 355 320 26 12-26 477
300 300 759 460 410 378 28 12-26 556
