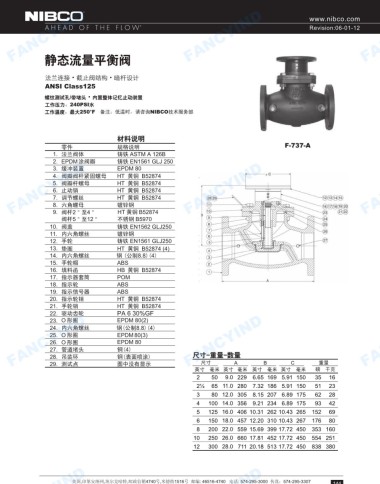

静态流量平衡阀

法兰连接·截止阀结构·暗杆设计
ANSI Class’25
螺纹测试孔l带墙头·内置整体记忆止动装置
工作压力 I 240PSl]j(
工作温度 s 最大2so°F 备注：低温时，请咨询 NIBCO技术服务部

材料说明
零件 规格说明 F-737-A
1. 法兰阀体 铸铁 ASTM A 1268
2. EPDM 涂阀瓣 铸铁 EN1561 GLJ 250
3. 缓冲装置 EPDM 80 ¢ C
FANCYIND FANCYIND HT 黄铜 852874 FANCYIND FANCYIND
阀瓣阀杆紧固螺母
4.
HT 黄铜 852874
5. 阀瓣杆螺母
6. 止动销
HT 黄铜 852874
HT 黄铜 852874
7. 调节螺丝
镀辞钢
8. 六角螺母
9. 阀杆2 ”至4 ”
HT 黄铜 852874
阀杆5 ”至12 ” 不锈钢 85970
10. 阀盖 铸铁 EN 1562 GLJ250
11. 内六角螺丝 镀钵钢
12. 手轮 铸铁 EN1561 GLJ250
13. 垫圈 HT 黄铜 852874 (4)
14. 内六角螺丝 钢（公制 8.8) (4)
15. 手轮帽 ABS
16. 填料函 HB 黄铜 852874
17. 指示器套筒 POM
A
18. 指示轮 ABS
19. 指示信号器 ABS
20. 指示轮销 HT 黄铜 852874
21. 手轮销 HT 黄铜 852874
22. 驱动齿轮 PA630%GF
23. 0 形圈 钢（公制8.8) (4)
EPDM 80(2)
FANCYIND FANCYIND EPDM80(3) FANCYIND FANCYIND
内六角螺丝
24.
25. 0 形圈
26. 0 形圈
EPDM 80
27. 管道墙头
钢（4)
尺寸－重量－数量
28.
吊装环
钢（表面喷涂）
c
尺寸
重量
A
B
29. 测试点
图中没有显示
英寸毫米英寸毫米英寸毫米英寸毫米 畴干克
2 50 9.0 229 6.65 169 5.91 150 35 16
2% 65 11.0 280 7.32 186 5.91 150 51 23
3 80 12.0 305 8.15 207 6.89 175 62 28
4 100 14.0 356 9.21 234 6.89 175 93 42
5 125 16.0 406 10.31 262 10.43 265 152 69
6 150 18.0 457 12.20 310 10.43 267 176 80
8 200 22.0 559 15.69 399 17.72 450 353 160
10 250 26.0 660 17.81 452 17.72 450 554 251
12 300 28.0 711 20.18 513 17.72 450 838 380
