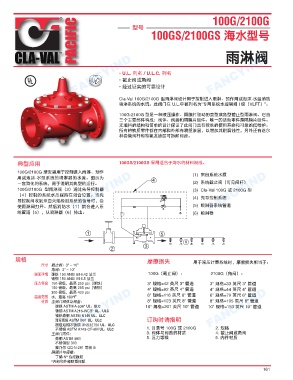

100G/2100G
PACIFIC FANCYIND 型号 100GS/2100GS 海水型号

雨淋阀

FANCYIND U ® L FANCYIND FANCYIND
• U.L. 列名 / U.L.C. 列名
• 截止阀或角阀
• 经过证实的可靠设计

Cla-Val 100G/2100G 型雨淋阀设计用于控制进入雨淋、预作用或泡沫-水型消防
喷淋系统的水流。此阀门在 U.L.中被列名为“专用系统水控制阀 I 级（VLFT）”。

100G-2100G 型是一种液压操作、隔膜片驱动的直型或角型截止型雨淋阀。它由
三个主要部件构成：阀体、阀盖和隔膜片组件。唯一的活动零件是隔膜片组件。
无填料的结构和简单的设计保证了此阀门具有较长的使用寿命和可靠的低维护。
所有的铁质零件都在内部和外部有喷塑涂层，以增加其耐腐蚀性，另外还有迭尔
林套管阀杆和特氟龙涂层可拆卸阀座。

典型应用 100GS/2100GS 采用适合于海水的材料制成。
100G/2100G 型安装用于控制进入雨淋、预作 4 (1) 来自系统水源
用或泡沫-水型系统的喷淋器的水流。图示为
FANCYIND
FANCYIND 一套简化的系统，用于说明其典型的运行。 (3) Cla-Val 100G 或 2100G 型
FANCYIND
(2) 系统截止阀（可见阀杆）
100G/2100G 型雨淋阀（3）通过先导控制器
（4）控制的系统水压保持在闭合位置。当先
(4) 先导控制系统
导控制阀收到来自火焰检测系统的信号时，会
使雨淋阀打开。然后消防水（1）就会进入系
统管道（5），从喷淋器（6）排出。 (5) 喷淋器系统管道
(6) 喷淋器

1 5

3
2
规格 摩擦损失 用于液压计算系统时，摩擦损失相当于：
尺寸 截止阀：3" – 10"
角阀：3" – 10"
端面详情 球铁 150 ANSI B16.42 法兰 100G（截止阀）： 2100G（角阀）：
铸钢 150 ANSI B16.5 法兰
压力等级 150 磅级，最高 250 psi（球铁） 3" 规格=42 英尺 3" 管道 3" 规格=33 英尺 3" 管道
150 磅级，最高 285 psi（铸钢） 4" 规格=92 英尺 4" 管道 4" 规格=44 英尺 4" 管道
300 磅级，最高 400 psi 6" 规格=116 英尺 6" 管道 6" 规格=79 英尺 6" 管道
FANCYIND 材质 主阀门阀体与阀盖： 10" 规格=201 英尺 10" 管道 10" 规格=153 英尺 10" 管道
FANCYIND
FANCYIND
温度范围
水，最高 180°F
8" 规格=123 英尺 8" 管道
8" 规格=105 英尺 8" 管道
球铁 ASTM A-536* UL、ULC
铸钢 ASTM A216-WCB* UL、ULC
镍铝青铜 ASTM B148 UL、ULC
订购时请指明
海军青铜 ASTM B61 UL、ULC
超级双相不锈钢 UNS32750 UL、ULC
不锈钢 ASTM A743-CF-8M UL、ULC 1. 目录号 100G 或 2100G 2. 规格
主阀门内件： 3. 阀体与阀盖的材质 4. 截止阀或角阀
青铜 ASTM B61 5. 压力等级 6. 内件材质
不锈钢型 303
蒙乃尔 QQ-N-281 等级 B
隔膜片与阀瓣：
丁纳-N 合成橡胶
®
*内部和外部喷塑标配
161
