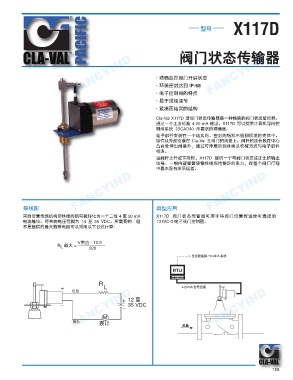

PACIFIC FANCYIND 阀门状态传输器
X117D
型号

FANCYIND FANCYIND • 精确监控阀门开启状态 FANCYIND

• 环境密封达到 IP-68
• 电子控制阀的特点
• 易于现场调节
• 紧凑而结实的结构
Cla-Val X117D 型阀门状态传输器是一种精确的阀门状态监控器。
通过一个工业标准 4-20 mA 输出，X117D 可以提供计算机导向控
制阀系统（SCADA）所要求的精确度。
电子部件安装在一个结实的、密封的铝和不锈钢质地的壳体中。
组件从外部安装在 Cla-Val 主阀门的阀盖上。阀杆的延长段在中心
凸台处伸出阀盖外，通过可伸展的钢丝绳以机械方式与电子部件
相连。
当阀杆上升或下降时，X117D 提供一个与阀门状态成正比的输出
信号。一根内部弹簧使钢丝绳保持恒定的张力，在整个阀门行程
中基本没有滞后误差。

FANCYIND FANCYIND FANCYIND

接线图
X117D 阀门状态传输器可用于将阀门位置传送给可选择的
来自位置传感结构钢丝绳的信号被转化为一个二线 4 至 20 mA 典型应用
电流输出。符合的电压范围为 14 至 35 VDC。所需要的、但 131VC-3 电子阀门控制器。
不是提供的最大载荷电阻可以采用以下公式计算：

V供应 - 12.5
R 最大 = .020
L
厠憉䮸戒㻸 / SCADA 亨傌

RTU

+ 4-20mA ↎▤⢋徜
偏吟 + 12 厠
FANCYIND
FANCYIND – 灾吟 娕嵎 _ 35 VDC 㻮捼 FANCYIND

M
