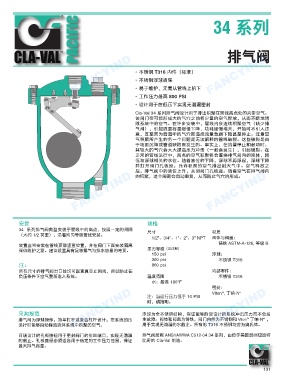

34 系列

排气阀

FANCYIND FANCYIND • 不锈钢 T316 内件（标准） FANCYIND

• 不锈钢浮球质保
• 易于维护，无需从管线上拆下

• 工作压力最高 800 PSI
• 设计用于在低压下实现无滴漏密封
Cla-Val 34 系列排气阀设计用于排出积聚在管线高点处的夹带空气。
该阀门在可能形成大的气穴之前将少量的空气释放，从而不断地清
除系统中的空气。在许多安装中，管线内会连续积聚空气（缺少排
气阀），引起流量容量缓慢下降，功耗缓慢增大，开始时不引人注
意，直至因为管道中的气穴而造成流量急剧下降甚至停止。过量空
气积聚所产生的另一个问题是无法解释的管线破裂。这些破裂是由
于地面沉降或管道缺陷而发生的。事实上，在流量停止和起动时，
其较大的气穴会大大提高压力冲击（一般会发生），引起破裂。在
正常的管线运行中，高点的空气积聚将会置换排气阀内的液体，降
低与浮球相关的水位。随着液位的下降，浮球不再浮起，浮球下降
并打开阀门孔板座，允许积聚的空气排出到大气中。空气释放之
后，排气阀中的液位上升，关闭阀门孔板座。随着空气在排气阀内
的积聚，这个周期会自动重复，从而防止气穴的形成。
FANCYIND FANCYIND FANCYIND

安装 规格
34 系列排气阀典型安装于管线中的高点，按照一定的间隔 尺寸 材质
（大约 1/2 英里），沿着均匀等级管线安装。
1/2"、3/4"、1"、2"、3" NPT 阀体与阀盖：
铸铁 ASTM-A-126, 等级 B
装置应当安装在管线顶部竖直位置，并在阀门下面安装隔离
阀供维护之需。建议设置具有足够排气与排水容量的穹顶。 压力等级 （见注释）
150 psi 浮球：
300 psi 不锈钢 T316
注： 800 psi
所有尺寸的排气阀出口处均可配置真空止回阀，用以防止在 内部零件：
负压条件下空气重新进入系统。 温度范围 不锈钢 T316
水：最高 180°F
密封：
Viton , 丁纳-N ®
TM
FANCYIND
FANCYIND 采购规范 FANCYIND 浮球为全不锈钢结构，保证能够耐受设计的系统冲击压力而不会发
注：当运行压力低于 10 PSI
时，请指明。
生故障。阀体和阀盖为铸铁，阀门内件为不锈钢和 Viton 丁纳-N ，
TM
®
排气阀为浮球操作，简单杠杆或复合杠杆设计，在系统加压
运行时能够自动释放流体系统中积聚的空气。
排气阀按照 ANSI/AWWA C512-04 34 系列，由位于美国加州纽波特
可调设计的孔板按钮用于密封阀门的排出端口，实现无滴漏 用于实现无滴漏的水截止。所有的 T316 不锈钢均应为奥氏体。
的截止。孔板直径必须适合用于给定的工作压力范围，保证 比奇的 Cla-Val 制造。
最大排气容量。

131
