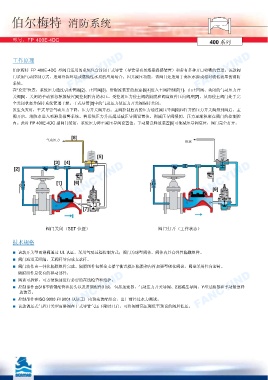

伯尔梅特 消防系统

型号：FP 400E-4DC
400 系列

工作原理
FANCYIND
FANCYIND
FANCYIND 伯尔梅特 FP 400E-4DC 型阀门适用的系统包含封闭干式导管（导管带有易熔塞温感装置）和带有多种开口喷嘴的管道。该款阀

门采用气动控制方式，适用冷冻环境或腐蚀性水质的应用场合。因其减压功能，该阀门还适用于高压水源或相对较低流量的消防
系统。
在“设定”位置，系统压力通过引水管路[2]、止回阀[3]、带限流装置的加速器[4]进入主阀控制腔[1]，由止回阀、关闭的气动压力开
关阀[5]、关闭的手动紧急释放装置[6]控制腔内的水压。受控的压力使主阀的隔膜和阀盘组件压向阀座[7]，从而使主阀门处于完
全关闭状态并保持系统管道干燥。干式导管[8]中的气动压力使压力开关阀保持关闭。
发生火灾时，干式导管气动压力下降，压力开关阀开启。主阀控制腔内的压力通过减压导阀[9]和打开的压力开关阀排到阀后，主
阀开启，消防水进入喷淋及报警系统。若系统压力升高超过减压导阀设置值，则减压导阀缓闭，压力逐渐积聚在阀门的控制腔
内。此时 FP 400E-4DC 型阀门缓闭，系统压力降至减压导阀设置值。手动紧急释放装置[6]可使减压导阀复位，阀门完全打开。

气动压力
排放

[3] [4] [5]

FANCYIND [2] [1] FANCYIND FANCYIND

[6]

[9]

[7]

阀门关闭（SET 位置） 阀门打开（工作状态）

技术规格

■ 该款开关型雨淋阀通过 UL 认证，采用气动远程控制方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。
隔膜组件是仅有的移动部件。
FANCYIND ■ 控制部件由316不锈钢配管和接头以及黄铜配件组成，包括加速器，气动压力开关导阀、2通减压导阀、Y型过滤器和手动紧急释
FANCYIND
FANCYIND
■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。
放装置。
■ 控制部件在ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。

■ 该款调压式气控开关型雨淋阀在干式导管气压下降时开启，可将阀前高压降低至预设的阀后低压。
