伯尔梅特 消防系统 FANCYIND

型号：FP 400E-2MC 400 系列

工作原理
伯尔梅特 FP 400E-2MC 型阀门适用的系统包含电气火灾探测系统和带有各种开放式喷嘴的管道。因其减压功能，建议将 FP
FANCYIND 400E-2MC 型阀门使用于高压水源或相对较低流量的消防系统中。 FANCYIND
FANCYIND

在“设定”位置，系统压力通过引水管路[3]、止回阀[4]、带限流装置的加速器[5]、EasyLock手动复位装置[6]，进入主阀控制腔
[1]和中继阀[2]，由EasyLock内置的止回阀、关闭的中继阀、电磁阀[7]和关闭的手动紧急释放装置[8]控制腔内的水压。系统压
力使隔膜和阀盘组件压向阀座[9]，从而使主阀处于完全关闭状态并保持系统管道干燥。
在发生火灾时，电信号触发电磁阀开启打开中继阀。主阀控制腔内的压力通过减压导阀[10]和打开的中继阀排至阀后。
EasyLock手动复位装置可阻止系统压力再次进入中继阀，从而阀前水压将雨淋阀完全顶开并锁定在开启位置，消防水进入喷
淋及报警装置[11]。若系统压力升高超过减压导阀设置值，则减压导阀开始缓闭，压力逐渐积聚在阀门的控制腔内，主阀门逐
渐关闭，使系统压力降至导阀设置值。手动紧急释放装置[8]可使减压导阀复位，FP 400E-2MC 型阀门完全打开。

[E]

[4] [3] [6]
FANCYIND [1] FANCYIND FANCYIND
!חדש טשרטו לקבל

[5]
[C]

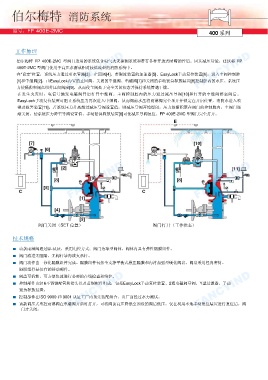

阀门关闭（SET 位置） 阀门打开（工作状态）

技术规格

■ 该款雨淋阀通过UL认证，采用电控方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。
隔膜组件是仅有的移动部件。
■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。
FANCYIND
FANCYIND ■ 控制部件由316不锈钢配管和接头以及黄铜配件组成，包括EasyLock手动复位装置、2通电磁阀导阀、Y型过滤器、手动
FANCYIND
紧急释放装置。
■ 控制部件在ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 该款调压式电控雨淋阀在电磁阀开启时打开，可将阀前高压降低至预设的阀后低压。仅在利用本地手动复位装置进行复位后，阀
门才关闭。
