伯尔梅特 消防系统
型号: FP 400E-5M 400 系列
工作原理
FANCYIND
FANCYIND
FANCYIND 伯尔梅特 FP 400E-5M 型阀门适用的系统包含封闭湿式导管（导管带有易熔塞温感装置），以及带有多种开口喷嘴的管道。
该款阀门控制腔可增速泄压，可用于远程控制和带有易熔塞的架空管道系统。
在“设定”位置，系统压力通过引水管路[3]、EasyLock手动复位装置[4]、湿式导管[5]限流装置[6]和止回阀[7]进入主阀控制腔[1]
和可调式压力开关阀[2]。EasyLock内置止回阀、封闭的压力开关阀、封闭的手动紧急释放装置[8]控制腔内的水压。系统压力
使主阀隔膜和阀芯组件压向阀座[9]，从而使主阀门处于完全关闭状态并保持系统管道干燥。湿式导管的压力使可调式压力开
关阀保持关闭。
发生火灾或进行消防测试时，导管水压下降，可调式压力开关阀打开，主阀控制腔中的压力通过开启的可调式压力开关阀或
手动紧急释放装置排出。EasyLock手动复位装置可防止系统水压再次进入主阀控制腔，从而上游水压将雨淋阀完全顶开并锁
定在开启位置，消防水进入系统管道及报警系统。
FANCYIND FANCYIND FANCYIND

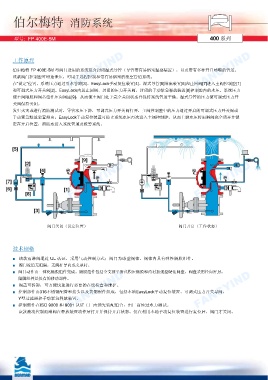

阀门关闭（设定位置） 阀门开启（工作状态）
技术规格
■ 该款雨淋阀通过 UL 认证，采用气动控制方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。
FANCYIND
FANCYIND ■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。 FANCYIND
隔膜组件是仅有的移动部件。
■ 控制部件由316不锈钢配管和接头以及黄铜配件组成，包括本地EasyLock手动复位装置、可调式压力开关导阀、
Y型过滤器和手动紧急释放装置。
■ 控制部件在ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
该款液动控制雨淋阀在释放装置动作后打开并保持开启状态。仅在利用本地手动复位装置进行复位后，阀门才关闭。
