伯尔梅特 消防系统 FANCYIND

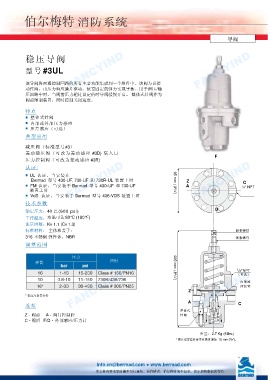

导阀
稳压导阀
FANCYIND 型号 #3UL FANCYIND FANCYIND
该导阀将两通控制回路的所有主要功能集成到一个组件中。该阀为直接
动作阀，由压力响应膜片驱动，依靠固定的弹力实现平衡。用于泄压/稳
压回路中时，当阀前压力超过设定值时导阀缓慢开启。 整体式针阀作为
阀前限制装置，同时控制关闭速度。
特点
■ 整体式针阀
■ 内部或外部压力感应
■ 压差感应（可选）
典型应用
减压阀（标准型号 #3）
差动稳压阀（可改为差动感应 #3D) 泵入口 F
压力控制阀（可改为差动感应 #3R)
认证:
FANCYIND ■ UL 认证，当安装在 FANCYIND 95 mm ( 3 3 /4”) A FANCYIND
Bermad 型号 430-UF, 730-UF 和 730R-UL 装置上时
Z
C
■ FM 认证，当安装于 Bermad 型号 430-UF 和 730-UF
¼” NPT
装置上时
■ VdS 认证，当安装于 Bermad 型号 436-VDS 装置上时
技术参数
D
额定压力：40 巴 (600 psi)
工作温度： 水温可达 80°C (180°F)
流量因数：Kv 1.1 (Cv 1.3)
标准材料： 主体和盖子： 调整螺钉
316 不锈钢 弹性体：NBR
锁紧螺母
调整范围
压力 应用
弹簧
225 mm ( 8 3 /4”)
1 /8” NPT
（可选）
FANCYIND * 带高压设置套件 FANCYIND Z FANCYIND
内部感
应装置
A
连接
整体式 C
Z - 阀前 A - 阀门控制腔 针阀
C - 阀后 F/D - 外部感应/压力计
重量：2.7 Kg (6 lbs.)
* 高压设置套件使导件高度增加 15 mm ( 5 /8“)。
