伯尔梅特 消防系统

400 系列

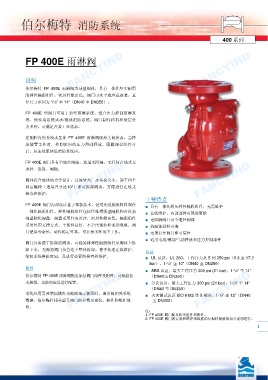

FP 400E 雨淋阀

FANCYIND 说明 FANCYIND FANCYIND

伯尔梅特 FP 400E 雨淋阀为球型阀体，具有一体化坚实耐用
的弹性隔膜组件，密封性能出色。阀门可水平或垂直安装，直

径尺寸范围为 1½” 至 14”（DN40 至 DN350）。

FP 400E 型阀门可用于典型雨淋系统、组合压力控制雨淋系

统、预作用系统或水/泡沫消防系统。阀门制作材料和涂层分
为多种，可满足各类工业需求。

控制腔内的系统水压使 FP 400E 雨淋阀保持关闭状态。当释
放装置工作时，控制腔内的压力得到释放，隔膜阀盘组件开

启，从而使流体进消防系统内。

FP 400E 阀门具有全通径阀座，流道无阻隔，无任何在线式支
FANCYIND 阀体符合流体动力学设计，过流量大，水头损失小。卸下四个 FANCYIND
FANCYIND
承杆、笼筒、阀轴。

固定螺栓（适用尺寸达10"）即可拆卸阀盖，方便进行在线式
检查和维护。

FP 400E 阀门内部设计基于革新技术，使用先进橡胶材料制作 主要特点
■ 具有一体化模压弹性隔膜组件，无需维护
一体化隔膜组件。弹性隔膜组件包括纤维增强型隔膜和内衬加 ■ 在线维护，内部部件可现场更换
强型硬化阀盘，阀盘采用径向密封；密封性能出色。隔膜组件 ■ 无阻隔阀口及全通径阀体
采用外围支撑方式，平衡性良好，不会出现拉伸变形现象。阀 ■ 抗腐蚀材料可选
门使用寿命长、动作稳定可靠，可在恶劣环境下工作。 ■ 无须打开阀门即可复位

■ 适用电动/液动/气动释放和压力控制部件
阀门具备便于拆卸的阀盖，可轻易将弹性隔膜组件从阀体上拆

卸下来，无需将阀门从管道上整体拆卸。便于快速在线维护，
认证
缩短系统停机时间，及进行必要的检查和维护。 ■ UL 认证，UL 260，工作压力从 5 到 250 psi（0.3 至 17.2
bar），1-½” 至 10”（DN40 至 DN250）
附件
■ ABS 认证，最大工作压力 300 psi (21 bar)，1-½” 至 14”
伯尔梅特 FP 400E 雨淋阀配备原装阀门组件及附件，可根据技 ■ 劳氏认证，最大工作压力 300 psi (21 bar)，1-½” 至 14”
（DN40至 DN350）
FANCYIND 系统应用需要增加额外功能或指示装置时，请参阅相关系统 ■ 火灾测试认证 ISO 6182 第 5 部分，1-½” 至 12”（DN40
FANCYIND
FANCYIND
术规范、功能和应用进行配置。
（DN40 至 DN350）
至 DN300）
数据、伯尔梅特相关型号阀门的参数及安装、操作和维护说
明。 注：
1. FP 400E 阀门配备相关组件和附件。
2. FP 400E 阀门的安装和维护须根据伯尔梅特最新的相关说明进行。
