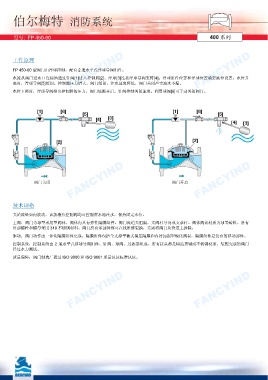

Page 174 - Bermad_以色列伯尔梅特_消防产品样本_选型手册_雨淋阀_泄压阀_减压阀_泵控阀等
P. 174
FANCYIND
FANCYIND FANCYIND
伯尔梅特 消防系统
型号: FP 450-60 400 系列
工作原理
FANCYIND FP 450-60 型阀门由浮球控制，配有 2 通水平式浮球导阀组件。 FANCYIND
FANCYIND
水流从阀门进水口连续地通过针阀[1]进入控制腔[2]。浮球[3]连接浮球导阀支臂[4]。浮球组件位置和浮球位置确定液位设置。水位升
高时，浮球导阀[5]缓闭。控制腔压力增大，阀门缓闭，注水速度降低，阀门关闭严实滴水不漏。
水位下降时，浮球导阀排出控制腔的压力，阀门逐渐开启。针阀控制关闭速度。利用球阀[6]可手动关闭阀门。
[6] [1] [6]
[5] [5]
[4] [3]
[4]
[2] [2]
FANCYIND 阀门关闭 FANCYIND 阀门开启 FANCYIND
技术规格
无论流量如何波动，该款液位控制阀均可控制蓄水池注水，保持固定水位。
主阀：阀门为球型或角型阀体，阀体内具有弹性隔膜组件。阀门流道无阻隔，无阀杆导向或支承杆。阀体阀盖材质为球墨铸铁。所有
外部螺栓和螺母采用 316 不锈钢材料。阀门所有零部件都可在线维修更换，无需将阀门从管道上拆除。
驱动：阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘。隔膜组件是仅有的移动部件。
控制系统：控制系统由 2 通水平式浮球导阀组件、针阀、球阀、过滤器组成。所有接头都是铸造黄铜或不锈钢材质。装配完成的阀门
经过水力测试。
质量保障：阀门制造厂通过 ISO 9000 和 ISO 9001 质量认证标准认证。
