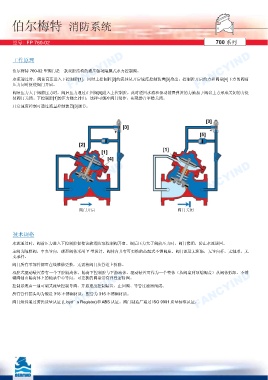

伯尔梅特 消防系统
型号: FP 760-02 700 系列
工作原理
FANCYIND 伯尔梅特 760-02 型阀门是一款双腔结构的液压驱动隔膜式水力控制阀。 FANCYIND
FANCYIND
水流通过时，阀前高压进入下控制腔[1]，同时上控制腔[2]的流体从开启速度控制装置[3]排出。控制腔开启的力和阀盘[4]下方的阀前
压力同时促使阀门开启。
阀后压力大于阀前压力时，阀后压力通过止回阀[5]进入上控制腔。此时逆回水流和驱动装置弹簧的力施加于阀盘上方形成关闭的力促
使阀门关闭。下控制腔[1]的压力随之排出，这样可缓冲阀门动作，实现静音平稳关闭。
开启速度控制可通过流量控制装置[3]调节。
FANCYIND FANCYIND FANCYIND
阀门开启 阀门关闭
技术规格
水流通过时，阀前压力进入下控制腔促使该款消防泵控制阀开启。阀后压力大于阀前压力时，阀门缓闭，防止水流逆回。
主阀为隔膜阀，中央导向，球形阀体采用 Y 型设计。阀体内具有可更换的凸起式不锈阀座。阀门流道无阻隔，无导向杆，无轴承，无
支承杆。
阀门所有零部件都可在线维修更换，无需将阀门从管道上拆除。
双腔式驱动装置带有一个下腔隔离体，隔离下控制腔与下游流体。驱动装置可作为一个整体（从阀盘到顶端阀盖）从阀体拆卸。不锈
FANCYIND
钢阀轴由隔离体上的轴承中心导向。可更换的阀盘带有弹性密封圈。
FANCYIND 控制系统由一通可调式流量控制导阀、开启速度控制装置、止回阀、导管过滤器组成。 FANCYIND
所有管件接头均为锻造 316 不锈钢材质，配管为 316 不锈钢材质。
阀门组件通过劳氏质量认证 (Lloyd’s Register)和 ABS 认证。阀门制造厂通过 ISO 9001 质量标准认证。
