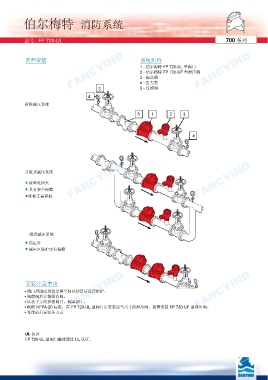

伯尔梅特 消防系统

型号: FP 720-UL 700 系列

典型安装 系统组件
FANCYIND FANCYIND 1 - 伯尔梅特 FP 720-UL 型阀门 FANCYIND
1 - BERMAD Model FP 720-UL
2 - 伯尔梅特 FP 730-UF 型泄压阀
2 - Pressure Relief Valve (BERMAD Model FP 730-UF)
3 - 隔离阀
3 - Isolating Valve
4 - 压力表
4 - Pressure Gauge
5 - Strainer

3 5 - 过滤阀
4

标准减压系统

5 1 2 3

4

并联式减压系统
FANCYIND ■ 流量范围大 FANCYIND FANCYIND

■ 具有安全保障

■ 维修无需停机

二级式减压系统

■ 高压差
■ 减压区保护更有保障

FANCYIND ■ 阀门周围应预留足够空间以便日后进行维护。 FANCYIND
FANCYIND
安装注意事项
■ Allow enough room around the valve assembly for any future maintenance.
■ 阀前阀后安装隔离阀。
■ Install isolating valves upstream and downstream of the valve system.
■ 以水平方向安装阀门，阀盖朝上。
■ Install the valve horizontally with the cover facing up.
■ 根据 NFPA-20 标准，在 FP 720-UL 型阀门后安装适当尺寸的泄压阀，推荐安装 FP 730-UF 型泄压阀。
■ Install a UL-Listed relief valve (recommended: BERMAD Model FP 730-UF) of the appropriate
■ 系统前后安装压力表
size on the downstream side of the FP 720-UL, as required by NFPA-20 standard.
■ Install a UL-Listed pressure gauge on both sides of the valve.

UL 认证
UL Listed
FP 720-UL 型阀门整体通过 UL 认证。
The BERMAD Model FP 720-UL is UL-Listed when installed as a unit.
