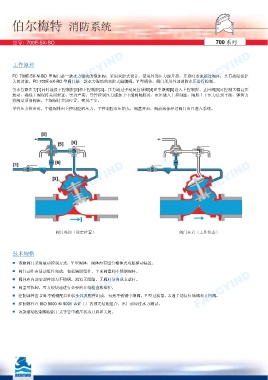

伯尔梅特 消防系统
型号: 700E-5X-BO 700 系列
FANCYIND 工作原理 FANCYIND FANCYIND
FC 700E-5X-N-BO 型阀门是一款水力驱动的泡沫阀，采用双腔式设计，使用外部压力源开启，开启时水流超过阀座，具有故障保护
关闭功能。FC-700E-5X-BO 型阀门是一款水力驱动的双腔式隔膜阀，Y 型阀体。阀门采用外部消防水压进行控制。
引水管路压力[1]同时连接下控制腔[2]和上控制腔[3]。压力通过手动复位球阀[4]和中继阀[5]进入上控制腔。止回阀[6]可控制大幅高压
波动，确保主阀保持关闭位置，密封严实。导管控制压力施加于中继阀隔膜时，水压进入上控制腔，隔膜上下压力达到平衡，弹簧力
将阀盘顶向阀座，主阀保持关闭位置，密封严实。
导管压力排出时，中继阀排出上控制腔的压力，下控制腔水压增大，阀盘开启，阀前流体经过阀门出口进入系统。
FANCYIND FANCYIND FANCYIND
阀门关闭（设定位置） 阀门开启（工作状态）
技术规格
■ 该款阀门采用液动控制方式，Y 型阀体，阀体内有组合整体式双腔驱动装置。
■ 阀门动作由活动组件完成，包括隔膜组件、平面阀盘和不锈钢阀杆。
FANCYIND ■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。 FANCYIND
FANCYIND
■ 阀体和内部零部件均为不锈钢，流道无阻隔，无阀杆导向或支承杆。
■ 控制部件由 316 不锈钢配管和接头以及配件组成，包括不锈钢中继阀、Y 型过滤器、3 通手动复位球阀和止回阀。
■ 控制部件在 ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 该款液动控制阀根据干式导管中液压状态开启和关闭。
