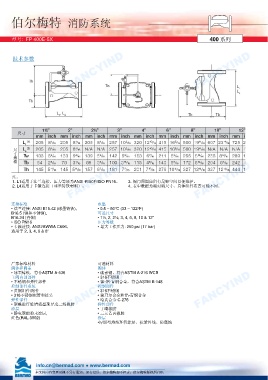

Page 104 - Bermad_以色列伯尔梅特_消防产品样本_选型手册_雨淋阀_泄压阀_减压阀_泵控阀等

FANCYIND
FANCYIND FANCYIND

伯尔梅特 消防系统

型号: FP 400E-5X 400 系列

技术参数
FANCYIND FANCYIND FANCYIND

尺寸

尺寸规格

FANCYIND 注： FANCYIND 3. 阀门周围应留有足够空间以便维护。 FANCYIND

1. L1适用于法兰连接，压力等级为ANSI #150和ISO PN16。
4. 表中数据为端对端尺寸，具体组件布置可能不同。
2. L4适用于卡箍连接（球墨铸铁材料）。

连接标准 水温
• 法兰连接: ANSI B16.42 (球墨铸铁), • 0.5 – 50°C (33 – 122°F)
B16.5 (钢和不锈钢), 可选尺寸
B16.24 (青铜) • 1½, 2, 2½, 3, 4, 6, 8, 10 & 12"
• ISO PN16 压力等级
• 卡箍连接: ANSI/AWWA C606， • 最大工作压力: 250 psi (17 bar)
适用于 2, 3, 4, 6 & 8”

厂家标准材料 可选材料
阀体和阀盖 阀体
• 球墨铸铁，符合ASTM A-536 • 碳素钢，符合ASTM A-216 WCB
• 316不锈钢
主阀内部部件
FANCYIND 控制部件系统 FANCYIND FANCYIND
• 不锈钢和弹性部件
• 镍-铝-青铜合金，符合ASTM B-148
控制部件
• 黄铜组件/附件
• 316不锈钢
• 蒙乃尔合金和铝-青铜合金
• 316不锈钢配管和接头
弹性部件
• 哈氏合金 C-276
• 聚酰胺纤维增强型聚异戊二烯橡胶
• 丁晴橡胶
涂层
• 静电聚酯粉末涂层, 弹性部件
• 三元乙丙橡胶
红色(RAL 3002) 涂层
•厚膜型熔结环氧涂层，抗紫外线、防腐蚀

info.cn@bermad.com ● www.bermad.com

本文件内容变更时概不另行通知。如有错误，伯尔梅特恕不担责。伯尔梅特版权所有©。
